如何定位结元件？

录入：edatop.com 点击：

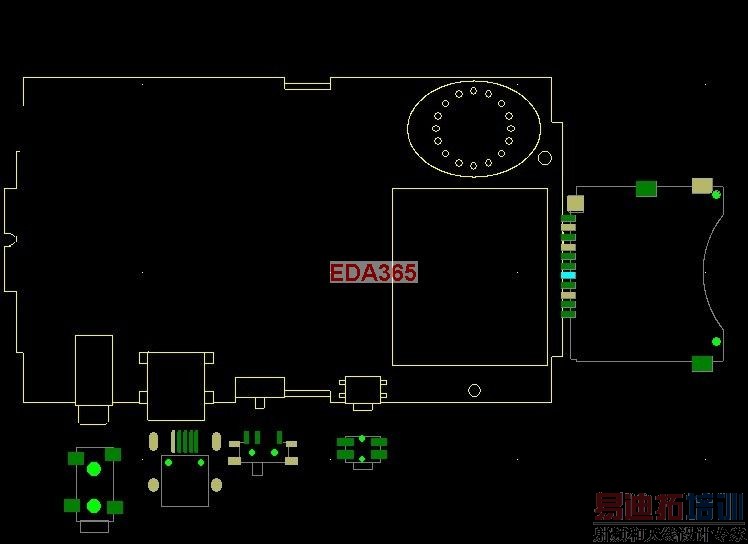

俺是新手,请问从CAD导入结构图之后,那些按键,卡座，耳机座如何与结构对位？因为有些结构图上面元件外框要比实际的封装要偏长或偏大，该怎么定位？请指教。如图

如果结构图上面元件外框要比实际的封装要偏长或偏大,那就只能摆好后请结构工程师确认了.

谢谢"

"

还有就是以结构图上的中心位置放置！

结构图上没标有中心位置,只有元件外框,在结构图元件外框和实际封装一样大小的情况下把他们重合就对好位了,是不是这样子??呵呵
