元件打印出错，请大家指导一下？
录入：edatop.com 点击：

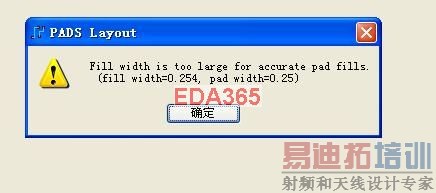

我有一元件打印出错，相关的情况见附件，请大家指导一下？
p.zip
p.zip
附件视频pcb文件（p.zip)
感觉是你的2D线太粗了，改8MIL试下。
应该是封装问题 PAD的尺寸
http://www.pcbdown.com/html/pcbjishu/20110212/4531.html
希望对你有帮助
万分感谢！按你的方法修改ok！
2D线大于焊盘 会出现警告的！一般2D线宽为0.15mm即可。
谢谢！
