如何将元件均匀分布在圆形板上

录入:edatop.com    点击:
听说是用gp命令,具体如何操作?哪位大侠帮忙?我用起来乱七八糟的

急啊,不然完不成任务了

没用过,同关注中。

键盘按gp,回车。

但圆心和圆点不在同一位置啊,如何让他们重叠

setup下有设置原点。

设置原点要在gp off状态下做,否则原点和圆心就会分开。

问题是原点我已设定在圆板的中心了,这样半径和角度又不好计算了

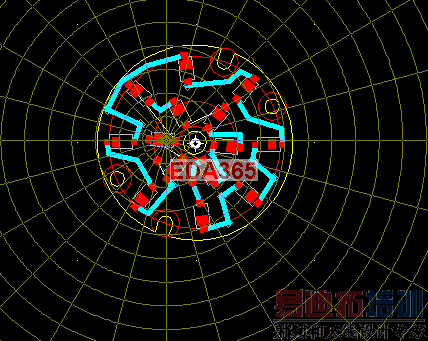

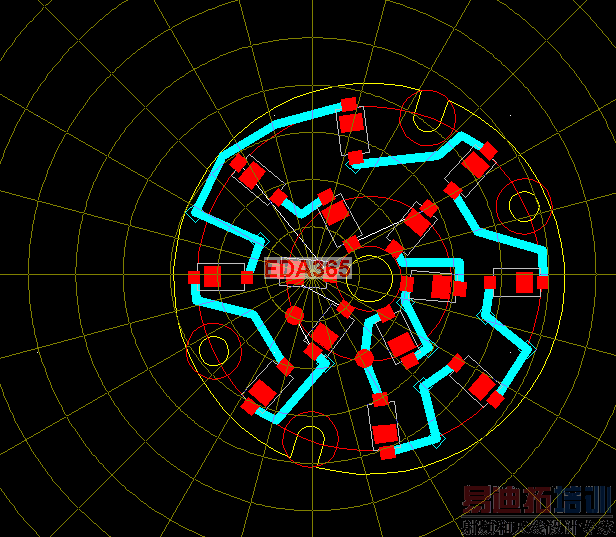

没太明白你的意思,看截图,你是想让gp的中心调整到和原点重合,但是不知道如何操作是么?
steup里边有set origin可以做到,具体操作你多尝试一下吧,打字说不清楚。

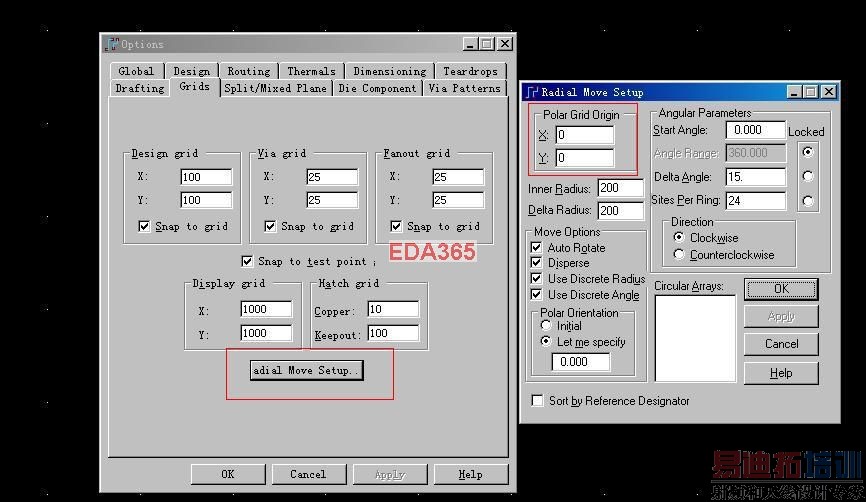

LED吧?PADS Layout 中Tools->Options->Radial Move Setup;Inner Radial 和Angle可改角度和格点。


设置极坐标原点

哈哈,EDA的人全了。

其实,输入GP回车,当图中没有那堆圈圈时,把原点设在板子中心,再GP回车,原点和圈圈中心就重合了。

谢了,各位大侠!

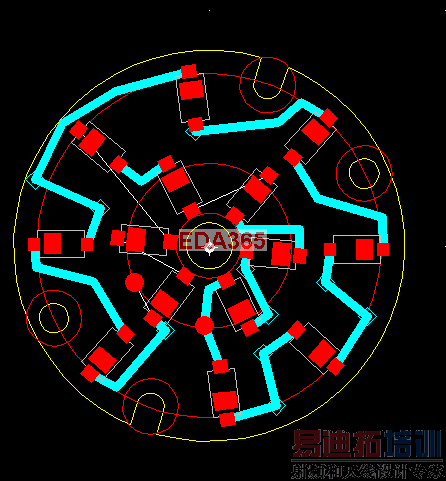

圆心、原点和极坐标o重合在一起了,我的方法是把外层的8个元件通过gp r a命令找出8个坐标点(x和y),再把元件放在不同的坐标上就可以了,例如输入gp 21 0得一个坐标,第二个就是输入gp 21 360/8,其中是半径,0和360/2就是角度,有什么更好的办法将8个元件平分在圆上,各位大侠分享分享。
