pads2007阻焊层开窗问题规则检查时报错.请大家帮忙分析一下
录入:edatop.com 点击:

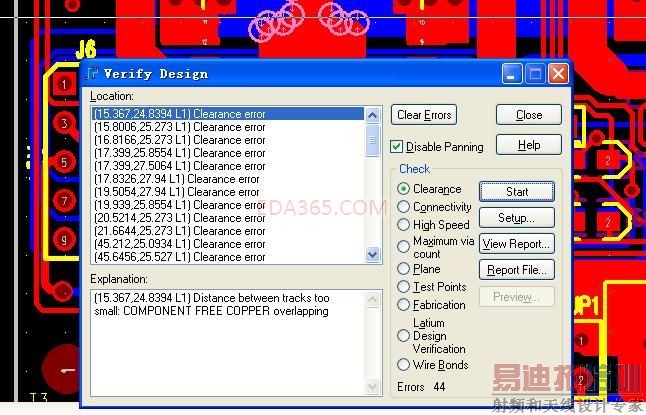

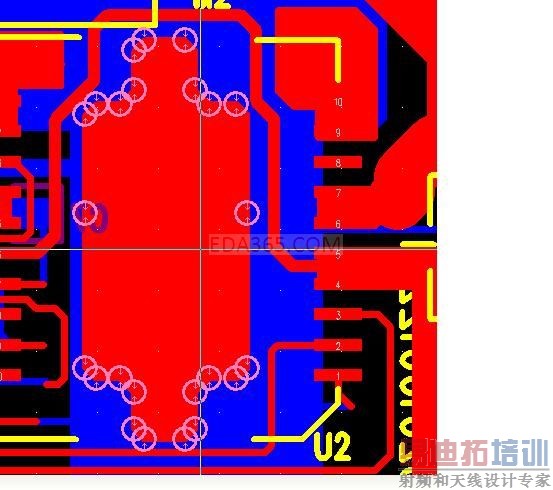

图片上那个大铜皮是一个封装上的一部分,一般是用来散热的 在画pcb时,要让这部分开窗,所以在solder mask层我又画一个一样的copper,在同一个地方。可是我画好之后,进行规则检查时,总是报错,不知道为什么?
封装上面的copper本来就是开窗的了。没必要再画一次。
先谢谢你的回答
可是并不是你说的那样,我本来也认为是这样的,可是打样回来,发现没有开窗,所以只能在solder mask 层再开窗了,结果就出现规则报错

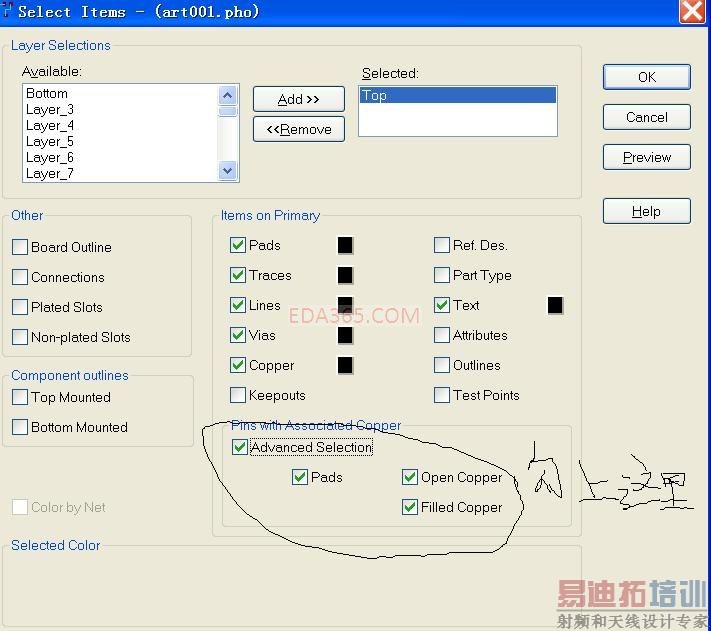

1,打样回来没有开窗,是因为你的gerber没有设置正确。

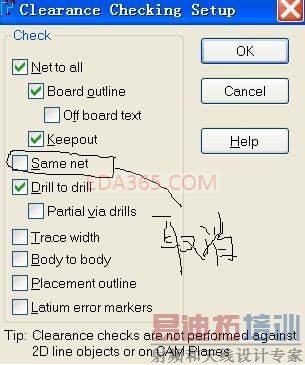

2,DRC检查时,取消此项试试
哦知道了,非常感谢
niu
受教了
受教了
真是大牛
又学了一下
受教了
上善若水。
看到有技术讨论的地方,总是有大叔在,膜拜中。
果然是大师啊
是我的偶像,就是要找这个铜皮开窗,感谢再感谢,谢谢!
