新手PCB梯形焊盘画法

录入:edatop.com    点击:

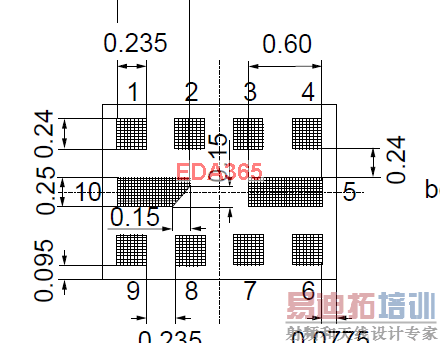

就是下图那个梯形的画法求助各位

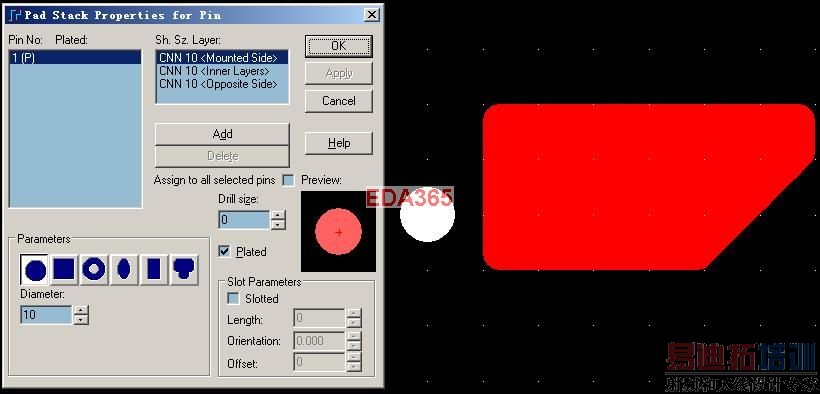

图1,先做个普通焊盘,带孔不带孔看你的器件情况。

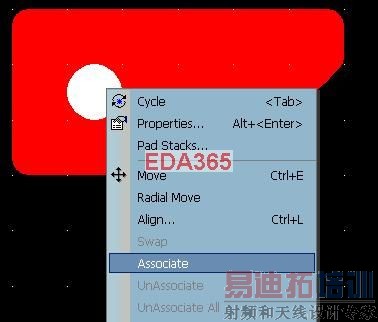

图2,将焊盘放到铜皮中,右键选associate。
图3,再点击铜皮,焊盘就和铜皮联合在一起,形成一个新焊盘,如果你的铜皮和焊盘设定的颜色不同,就可以很清楚地看出来。



高手!多谢分享!
