向各位USB IC Layout方面知识

没人回应！

USB IC Layout注意事项:

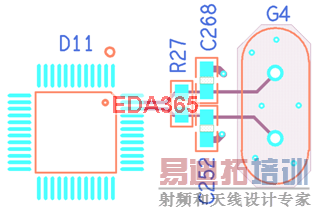

1,晶振的布局,布线:
布局要尽量靠近IC
布线要尽量粗而短,充分利用电容的作用

2,IC的去偶电容
去偶电容要尽量靠近IC的电源管脚,走线顺序是:IC电源管脚->滤波电容->地->芯片地
如果电容放在IC背面时,可共用IC的fanout过孔
3,DP,DN
这是一对差分线,特性阻抗为90欧/
要等线距等线宽布线.
最好是包地和有完整的参考平面
4,USB5V
这个电源是500mA电流,注意线宽最好达到20mil以上.
5,USB插座
要做好ESD防护措施和PCB设计.

是做芯片设计吗？要是芯片设计就跟PCB没关系了，主要是版图设计，微观领域的，涉及半导体工艺和原理。要是应用，那就跟PCB板图设计有关了，涉及PCB工艺。

是USB IC的研发和应用。

3楼的说的好详细呀，学习了！

非常感谢大师的指点，提供这么详细的资料，今天面试比较顺利。呵呵呵呵

请教一下，电源有5V 3.3V 1.8V分别应该走多 宽呢？别人布局做好，我走线，不知道从哪开始走？

晶振线应该走多宽呢？

呵呵 楼主是去面试的公司叫群创吧？

哦？为什么这么说？

ding

顶三楼，说的好详细，学习了...

1,请教一下，电源有5V 3.3V 1.8V分别应该走多 宽呢？
主要是看电流大小.如果是USB IC的板,这几个电源的主干要保证在30mil以上
2,别人布局做好，我走线，不知道从哪开始走？
先布芯片的电容(包括电源和地),再走差分线,晶振,然后处理输入电源部份,供电部份.
3,晶振线应该走多宽呢？
10mil或以上.

JIMMY就是不简单啊，解说的非常详细，另外JIMMY能不能给个群
