PADS中Logic与layout怎么校对？
录入：edatop.com 点击：
当完成了原理图和pcb的layout后，如果将原理图和PCB进行对比，查看两份资料是不是一一对应？请各位高手指点，谢谢！
ECO to PCB 会输出报告文件，很详细的。
不知道这个功能可以在哪里找到呢

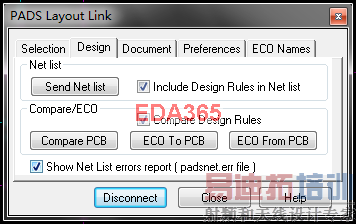

PADS Logic中Tools->PADS Layou->Design->ECO to PCB
不知道比对的时候，显示什么内容，才是正确的，是一一对应的呢？一大堆英文，看不懂
查看一些Warnings 和 ERROR如果没有就基本上没事了。
学习。
直接导个ASC跟画完的PCB的进行比对，看看有没有不同点就知道了啊
ctrl +shift+O
这个我懂，问题是比对出来的的结果，一大推英文，看不懂啊。所以也不知道是不是完全正确的一一对应
