下图中的U20-A和U20-B怎能样指定封装到PCB，我用的是PADS9.3
录入：edatop.com 点击：
各位大哥有知道的,请指点一下.
STB_MAIN_V3.33.rar
STB_MAIN_V3.33.rar
附件中原理图已转为9.0版本,方便各位可以打开.
本人联系方式四四二六一六七七9

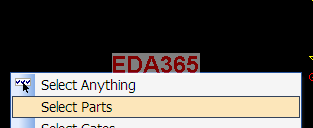

在原理图空白处,右键->select parts,

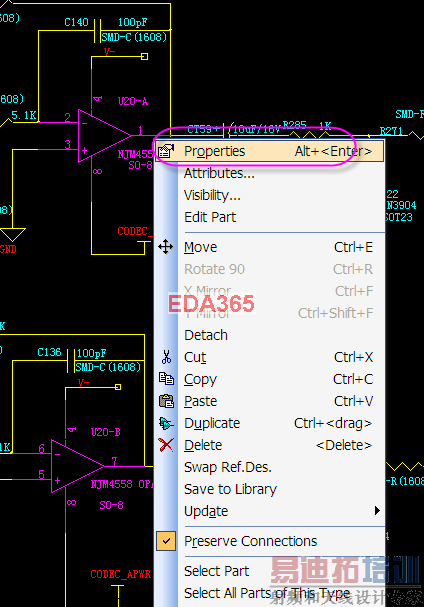

选中U20后,

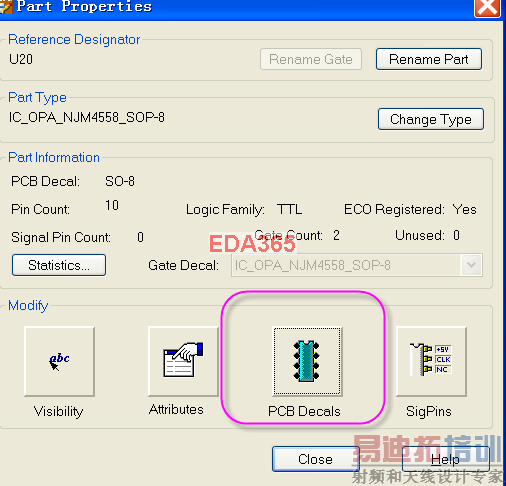

右键,进入属性框.

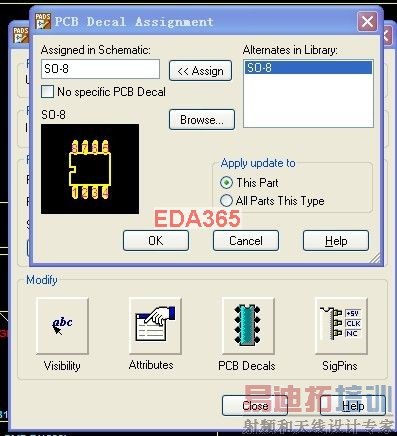

进入PCB Decals界面.将正确的封装分配进来.
学习了
按照上述方法,到最后一步,如图...
但到最后通过Send Net list导入PCB后这个U20的封装还是没有过去.
请高手再指点一下.附件中有OK的封装.谢谢！
STB_MAIN_V3.3.rar
U20.rar
高手呢？怎么没人回复了啊1在线等。先谢了。

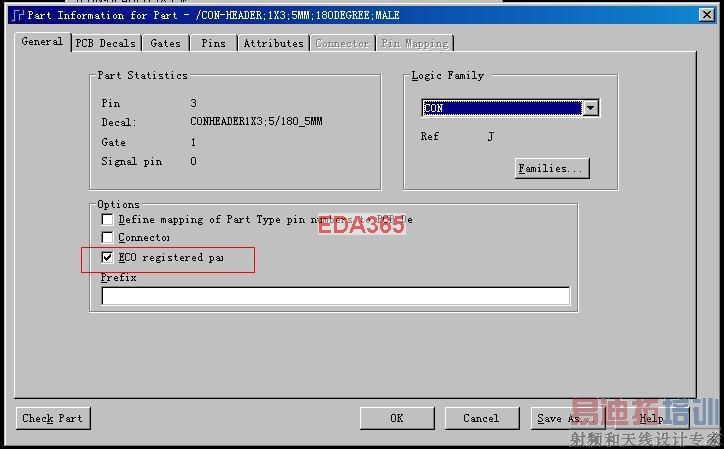

看下那个器件的这一项有没有勾选上
这个有勾选的。

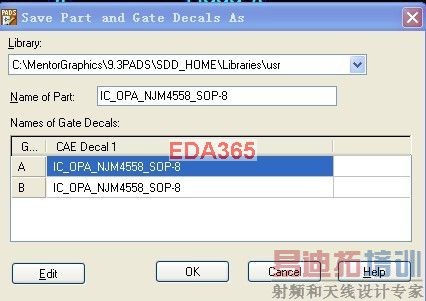

如 图
在 Exitpart Editor时会出现如上图的A B两个封装。这样的。到PCB时这个封装是不会过去的。
上面有原理图和那个对应ICU20的封装。你可以试一下。看看是否可以。望指教。谢谢！
我的版本 不够高 打不开9.0的 你转个2007的我看下
2007版本。请查收！
2007版本.rar
我这边是可以导过去的只是那个有两个4 8的管脚会报错不过还是能导入PCB的
