PADS封装编辑时尺寸标注不见了
录入:edatop.com 点击:

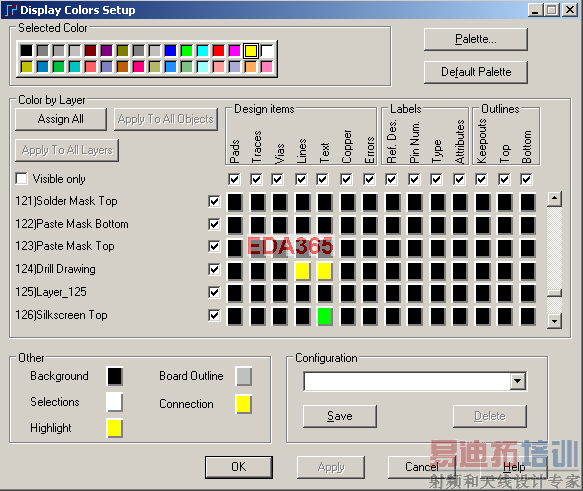

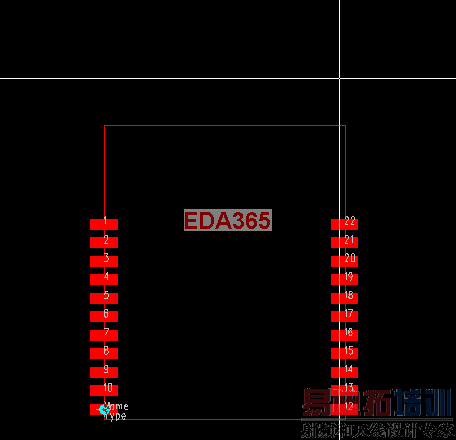

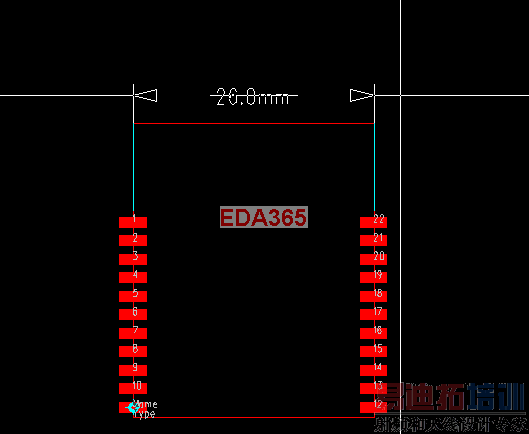

pads封装编辑时尺寸标注不见了,编辑如图123所示。
你确定是在该层(Drill drawing)作标志?
百事,你的问题有点看不太懂耶
就是测量的时候,尺寸标注没有显示出来,我想应该是颜色设置的问题,可是我不知道在哪里设置错误了饿
检查颜色设置!每一张PCB的颜色设置都是独立的!仔细看看可以显示的PCB和不可以显示的PCB颜色设置区别!应该可以解决问题
Drill Drawing 层对应的Line和Text 颜色打开就可以了
打开了呀,可是还是没有显示标注出来
可能你把标注画到别的层去了。画前先选好层
不确定在哪层的话点 assign all 自然就出来了,然后再一层层去找它肯定能找到
进EDIT DECAL后,在OPTIONS下的DIMENSIONING下面有个LAYERS选项
下面有个TEXT与LINES
在此修改ok了
楼主的标注肯定不在drill drawing这层,有两种办法,1把你标注的line和text放在设置的层里,2如果已经放好了在drill drawing层,则在option里的dimensioning里layer中text和line都设置为drill drawing就可以显示出来了。
谢谢,这样做是对的
搞不明白为何要标注,多此一举`
做封装的时候测量两个焊盘的距离,有时候老大也要看,标出来一目了然,似乎有点多余哦
跟着一个傻老大,自己也会变傻的
