单通道无缓冲电压输出DAC—AD5791

AD5791是一款单通道、20位、无缓冲电压输出DAC，采用最高33V的双极性电源供电。正基准电压输入范围为4V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5 V至0V。相对精度最大值为±1 LSB，保证工作单调性，微分非线性(DNL)最大值为±1 LSB。

　　这款器件采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI 、QSPI 、MICROWIRE 、DSP接口标准兼容。它内置上电复位电路，确保DAC输出上电至0V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。禁用特性可将输出置于已定义的负载状态。

　　特性

　　 ● 分辨率：1ppm

　　 ● 积分非线性(INL)：1ppm

　　 ● 噪声谱密度：9nV/√Hz

　　 ● 输出漂移：1ppm

　　 ● 温度漂移：0.05ppm/°C

　　 ● 建立时间：1μs

　　 ● 毛刺能量：0.4nVs (5V)，1nVs (10V)

　　 ● 工作温度范围：-40°C至125°C

　　 ● 20引脚TSSOP和4×5mm LFCSP封装

　　 ● 宽电源电压范围：最高达±16.5V

　　 ● 50 MHz施密特触发数字接口

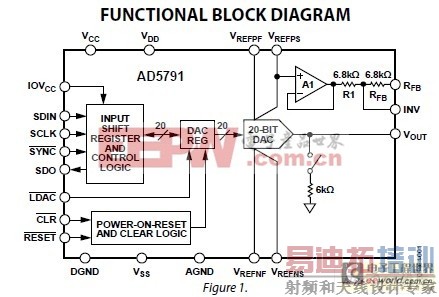

　　功能框图

　　应用

　　 ● 医疗仪器

　　 ● 测试与测量

　　 ● 工业控制

　　 ● 高端科学和航空航天仪器
