双通道LDO 单片式降压型稳压器—LT369 4

LT 369 4/ LT369 4-1 是单片式、电流模式 DC/DC 转换器，具有双通道、低压差稳压控制器。开关转换器是一个能够在其输出端上产生高达 2.6A 电流的降压型转换器。每个稳压器具有独立的跟踪 / 软起动电路，因而简化了电源排序以及与微控制器和 DSP 的连接。

　　开关频率利用单个电阻器来设定，可调范围为 250kHz 至 2.5MHz。这种高开关频率允许使用小的电感器和陶瓷电容器，从而造就了非常小巧的三通道输出解决方案。恒定开关频率与低阻抗陶瓷电容器相组合，产生了低且可预知的输出纹波。保护电路负责检测电源开关和外部肖特基箝位二极管中的电流，以避免 LT369 4遭受短路情况的损坏。频率折返和热停机提供了额外的保护功能。

　　凭借其 4V 至 36V 的宽输入电压范围，LT3*69 4可对多种电源进行稳压，从 4 节电池和 5V 逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等。LT369 4可利用 SYNC 引脚同步至一个外部时钟，而 LT369 4-1 则提供了一个 CLKOUT 引脚，允许其他 DC/DC 转换器同步至 LT369 4-1 时钟。

　　特点

　　 ● 宽输入范围：4V 至 36V

　　 ● 过压停机功能可保护电路安全承受 70V 瞬态电压

　　 ● 具内部电源开关的 2.6A 输出开关稳压器

　　 ● 具可编程电流限值的双通道、低压差、线性稳压控制器

　　 ● 跟踪 / 软起动输入和电源良好输出简化了软起动和电源排序

　　 ● 采用小型电感器及陶瓷电容器

　　 ● V_OUT(MIN) = 0.75V (降压稳压器和 LDO)

　　 ● 250kHz 至 2.5MHz 的可调开关频率

　　 ● 准确的使能门限提供了用户可编程的欠压闭锁

　　 ● 提供了时钟同步 (LT369 4) 或用于实现至其他开关稳压器之同步的时钟输出 (LT369 4-1) 选项

　　 ● 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装和 20 引脚 TSSOP 封装

　　封装

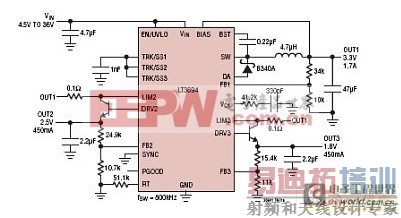

　　典型应用

　　应用

　　 ● 汽车

　　 ● 工业

　　 ● DSL 和电缆调制解调器

　　 ● 分布式电源调节

　　 ● 墙上变压器调节
