电流模式PWM控制器—MAX17499/MAX17500

该MAX17499/MAX17500电流模式PWM控制器包含所有的控制电路的宽输入电压隔离和非隔离式电源设计要求。该MAX17499非常适合低输入电压(9.5V至24V直流DC)电源供应。该MAX17500非常适合通用输入(整流85V的交流到265V AC)或电信(- 36V的直流到72V的直流)电源。

　　这些IC包含一个内部误差放大器，调节第三绕组输出电压，在初级侧稳压隔离电源使用。初级侧调节省去了光耦的需要。一个输入欠压锁定(UVLO)提供编程的输入电源启动电压，并确保在电源跌落时正常工作。开漏输出欠压锁定标志210μs内部延迟，允许二次侧控制器排序。输入电源启动电压与外部分压器进行编程。一个UVLO / EN输入是用来关闭设备。内部数字软启动消除了输出电压过冲。

　　该MAX17500具有大滞后，需要对启动最低23.6V的内部自举UVLO。该MAX17499没有内部自举UVLO和可偏置从9.5V的最小电压直接。

　　对于该集成电路的开关频率由外部电阻编程。该MAX17499A/MAX17500A提供50%的最大占空比限制，而MAX17499B/MAX17500B提供75%的最大占空比限制。这些器件提供10引脚μMAX 封装，额定工作于-40 ° C至+85 ° C温度范围。

　　关键特性

　　 ● 电流模式控制

　　 ● 可编程开关频率高达625kHz

　　 ● 精确的UVLO阈值(1%)

　　 ● 漏极开路UVLO的标志输出与内部延迟

　　 ● 36V至72V的电压范围电信

　　 ● 通用离线输入电压范围85V的交流电整流到265V交流(MAX17500)

　　 ● 9.5V至24V输入(MAX17499)

　　 ● 数字软启动

　　 ● 内部自举UVLO(MAX17500)大迟滞

　　 ● 内部误差放大器，1.5%精度的基准

　　 ● 为50μA(典型值)启动电源电流

　　 ● 50%的最大占空比限制(MAX17499A/MAX17500A)

　　 ● 75%的最大占空比限制(MAX17499B/MAX17500B)

　　 ● 60ns逐周期电流限制传输延迟

　　 ● 提供微型10引脚μMAX封装

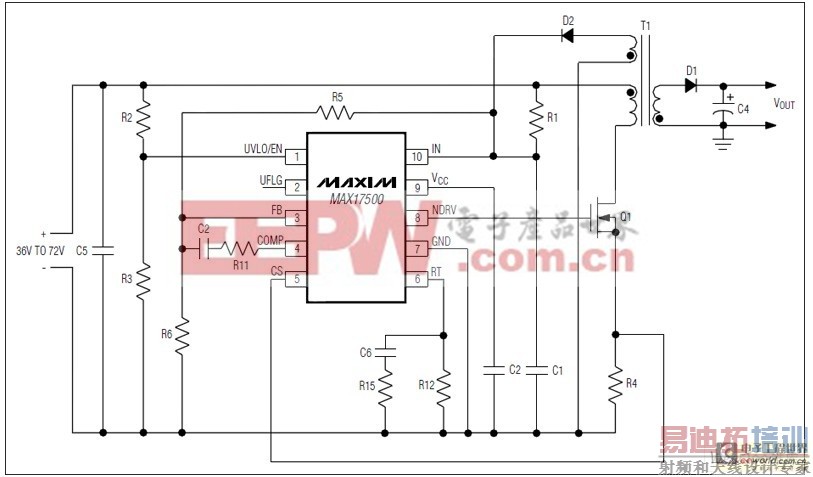

　　典型应用电路

　　应用

　　 ● 1/2、1/4和1/8砖电源模块

　　 ● 12V升压和SEPIC调节器

　　 ● 高效、隔离电信电源

　　 ● 工业电源变换

　　 ● 隔离、非隔离型高亮度LED

　　 ● 隔离型不间断电源

　　 ● 网络/服务器

　　 ● 电源
