移动电源基本知识大普及

　　移动电源又名充电宝、随意充。最早2004年深圳有少数厂家生产，以外销为主，销往欧、美、日等；国内一直较为冷清，随着苹果手机的兴起，国内近几年开始升温，尤其2011年下半年新涉足移动电源的逐渐趋旺。

　　目前市场品牌多而杂乱，群雄逐鹿：智多星、品胜、羽愽、电小二、万拓、海纳通、倍斯特等等。

　　移动电源一种集储电、供电和充电功能于一体的便携电池充电器。可以给手机、平板电脑、相机等数码设备随时随地充电或待机供电。

　　一、数码产品充电参数要求

　　既然能给很多的数码设备充电，我们先了解一下数码产品充电的一些要求和充电时的参数。

　　从以上数据不难看出，不同的设备有不同的电流要求，并且不按要求参数给设备充电是很危险的，甚至会出现永久损害设备

　　二、充电器基本参数

　　充电器一般都是按产品要求，原装定制的电流和电压就是根据产品需求制定，在数码产品需要另行购买充电器时，必须严格按要求参数购买，不然会照成设备损坏。

　　通过上面两个表格不难看出

　　１、数码设备充电电流有明显的区别

　　２、标准的充电器输出电压和输出电流是恒定的。

　　问题：你见过可以输出两种不同电流的充电器吗？

　　答：移动电源可以为不同的数码产品充。

　　三、优质移动电源必须具备的特点

　　１、输出电压恒定

　　由于锂离子电池容量发生变化时，其输出断电压随之变动。（无电２。７满电４。２）

　　移动电源不管在内部电池是否满电，都必须控制输出断电压恒定在５Ｖ。

　　２、智能电流识别

　　给不同数码产品充电，由于被冲电数码设备输出电流需求不同，所以移动电源必须具备智能电流识别。

　　３、 智能电流控制

　　如果移动电源像普通充电器一样，不能对电流控制，结果是总会把一类数码充坏，甚至会造成产品燃烧和爆炸。

　　４、过流保护

　　５、输入过压自动保护

　　６、输入过流制动保护

　　四、市场上移动电源电路设计分类

　　１、直通板

　　这类移动电源，电路及其简单，就简单的将电池电压３。７Ｖ升至５Ｖ。没有任何的保护电路。价格及其低廉，无单片机（ＩＣ）输出电流一般都在５００ＭＡ左右

　　识别这类移动电源，但移动电源电池容量发生变化时，输出端电压（５Ｖ）会有明显变化。

　　容易发生冲坏数码设备。电压纹波教大，兼容性差

　　２、单片机板

　　具备输出５Ｖ恒压。电流按标准输出，不能大范围自动调整输出电流。输出电流由被充电设备电源管理控制。兼容性相对较差，目前被大量使用。

　　３、智能板

　　输出电压恒定、智能电流识别、智能电流控制、过流保护。

　　五、移动电源的组成：

　　１、外壳：　　　　　　　　主要影响产品的外观、体积、和手感

　　２、ＰＣＢＡ（电子线路）：　主要工作单元、影响产品通用性、稳定性、使用安全

　　３、转接线：　　　　　　　转接线多少，直接影响产品的实用性

　　４、电池　　　　　　容量大小、内阻大小、循环使用次数、循环衰减都影响价格

　　５、包装：　　　　　　　影响产品运输、储存、展示

　　六、移动电源外壳分类

　　材质：　　塑胶、　　　　　　　最便宜１。５到４元之间

　　塑胶＋镜片　　　　　镜片比较贵有进口和国产之分

　　铝型材　　　　　　　模具比较便宜

　　不绣钢

　　金属压铸　　　　　　相对较贵

　　外壳表面工艺：

　　塑胶　素材、电镀、亮油、表面ＵＶ、ＭＬ

　　金属　喷油、氧化、电镀、喷沙

　　由于技术要求不一样，外壳成本会有区别，外壳成本在２元到15元之间

　　七、ＰＣＢＡ

　　ＰＣＢＡ是移动电源的核心，是移动电源好坏的关键。

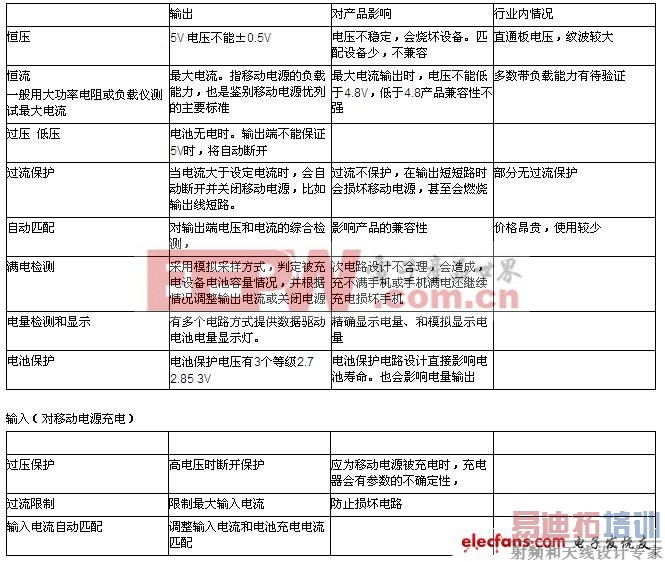

　　PCBA必须具备的几个能力

　　输出能力（对数码产品充电的能力）

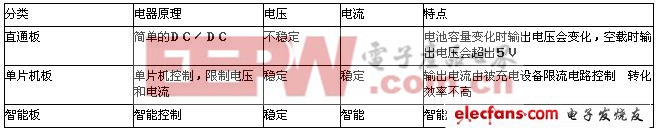

　　据电路设计，移动电源按PCBA设计方式大致分为3类

　　直通板。　　　纹波大、电流小、价格便宜

　　单片机板　　　输出电压稳定、

　　输出电流大小不同时价格有差异

　　智能板　　　　价格昂贵，输出稳定

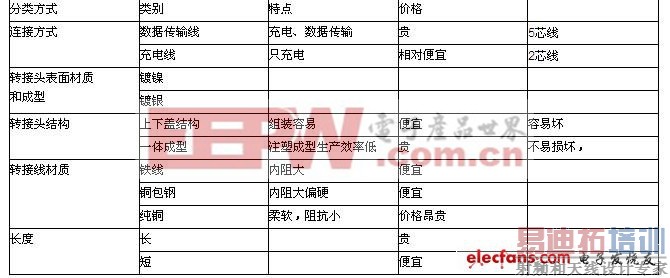

　　八、转接线

　　分类：

　　转接线材质不同，价格有很大的差异。

　　九、电池

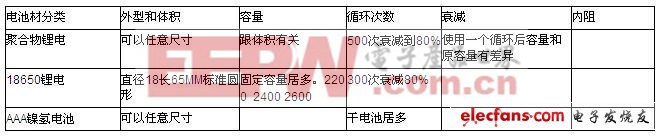

　　电池分类

　　电池的每一个参数都 是和价格有关，一个电池在相同容量的情况下，参数有差异都会导致成本有成倍的区别。

　　常用的有聚合物锂电、18650锂电、AAA镍氢电池。

　　电池容量的计算方式：体积（L*W*H）*比重0.11（0.11是常规）

　　聚合物锂离子电池：标准电压3.7 V，形状较多，可定制，具有容量大、性能稳定、体积和形状任意变化、一般为软包形态。

　　根据锂离子电池所用电解质材料不同，

　　锂离子电池可以分为液态锂离子电池， 简称为LIB）和聚合物锂离子电池（polymer lithium ion battery， 简称为LIP）两大类。

　　聚合物锂离子电池所用的正负极材料与液态锂离子都是相同的，正极材料可分为钴酸锂、锰酸锂、三元材料和磷酸铁锂材料，负极为石墨，电池的工作原理也基本一致。

　　它们的主要区别在于电解质的不同， 液态锂离子电池使用的是液体电解质， 而聚合物锂离子电池则以固体聚合物电解质来代替，这种聚合物可以是“干态”的，也可以是“胶态”的，目前大部分采用聚合物胶体电解质

　　18650锂电：直径１８ＭＭ　长度６５ＭＭ圆柱型电池。标准电压3.7V，具有体积小，容量大。容量一般有３个等级　２２００ｍＡ２４００ｍＡ２６００ｍＡ

　　AAA 镍氢电池：标准电压1.2V 。容量相对较小。应该广泛，家用电器，玩家的等。 也就是常见的干电池

　　移动电源一般是SUB接口充放电（也有其它接口）。用于给手机充电的，移动电源的电压一般为5Ｖ（输入和输出），快充的输出电流为1Ａ，慢充的输出电流为500mA；用于给笔记本充电的电压一般应在9~12Ｖ；移动电源容量有1700mA，1900mA，2200mＡ，3600mA，4000mA，4400mA，5000mA，6000mA，8000mA，9600mA等；

　　聚合物相比18650铝壳的更安全

　　1、相同容量的移动电源，你的价格差别怎么这么大？

　　A、 移动电源目前属于新产品，国家还没有严格的相关文件来约束这类产品。

　　B、 电池容量表示正确为 按输出电压计算。以3.7v/5000mah移动电源应该是，5V/3700Mah.我们在表述容量是没有加上电压，所以怎么叫都是对的。

　　C、市场有很大一部分容量有很大范围的虚标，3000冒充5000从而造成价格差异

　　十、影响移动电源的重要几个指标：

　　1、电流；2、电压；3、转化率；4、温度。

　　十一、常见问题解答

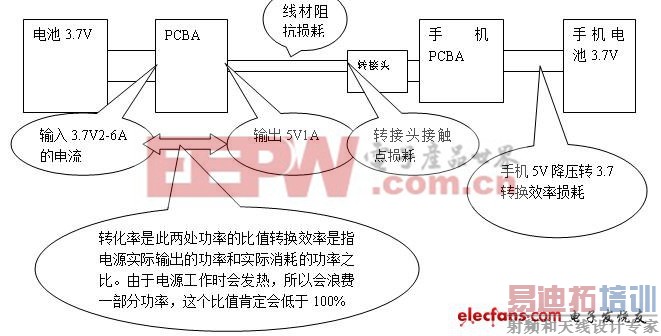

　　转化效率的计算

　　转换效率是指电源实际输出的功率和实际消耗的功率之比。由于电源工作时会发热，所以会浪费一部分功率，这个比值肯定会低于100%

　　常规我们所说的移动电源转化效率，是指移动电源PCBA在在工作中输入功率和输出功率的比值

　　不是消费者理解：电池是3.7V/5000MA能给3.7V/1200MA手机充2次。转化效率就是1200*2/50 [p] 00=48%。

　　十二、使用移动电源产品，还需注意几个问题：

　　a、给IPAD或三星平板电脑充电必须选择有5v/2A输出的移动电源，使用2A以下输出的移动电源会导致充不满和充电后使用时间短的问题，且须在关机状态下充电，否则可能无法进行充电。

　　b、移动电源的输出电压须在5±0.5V的范围内，否则不能给某些品牌手机充电；

　　c、中转接头一定要匹配，移动电源产品的使用原理是通过USB连接线给数码设备充电的，连接线带USB接口的一端连接移动电源产品，而另一端接数码设备，因此另一端的接口就必须跟数码设备的接口一致，否则无法充电另外USB线内阻不能过大，超出正常标准会造成充电时间过长甚至充电失败。

　　d、移动电源应处于干燥环境中。雨水、湿气和各种液体或水分会腐蚀电子元件和线路。

　　e、移动电源不能存放在高温处。高温将缩短电子装置的寿命、损坏电池并使某些塑料老化。

　　f、不能用粗暴的使用方式扔掷、敲击移动电源。粗暴的使用方式可能会损坏内部电路板及精密机械。

　　g、尽量避免在寒冷的室外或低温下使用。 一般的锂电的工作温度为 0-55摄氏度。温度过低会使电池工作不稳定，放电不充分。

　　h、移动电源一般为标准USB口。给移动电源充电时，请选择质量可靠的充电器。质量太差的USB充电器，无过流保护。充电过程中可能会对移动电源造成永久损坏。
