低压差线性稳压器LT3022特性/典型应用

描述

　　LT 3022 是一款非常低压差电压 (VLDO^TM) 线性稳压器，采用低至 0.9V 的单输入工作电源。该器件可提供高达 1A 的输出电流和 145mV 的典型压差电压。LT3022 非常适合于低输入电压至低输出电压应用，可提供与开关稳压器相当的电效率。稳压器利用小至 10μF 的低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。LT3022 的其他特点包括 0.05% 的典型电压调整率和 0.05% 的典型负载调整率。在停机模式中，静态电流通常下降至 7.5μA。内部保护电路包括反向电池保护、电流限制、具迟滞的热限制和反向电流保护。

　　LT3022 可用作一款可调型器件，并具有一个低至 200mV 基准的输出电压范围。也提供了三个固定输出电压: 1.2V、1.5V、1.8V。LT3022 稳压器采用耐热性能增强型扁平 (高度仅为 0.75mm) 16 引脚 (5mm x 3mm) DFN 封装和 MSOP 封装。

　　封装

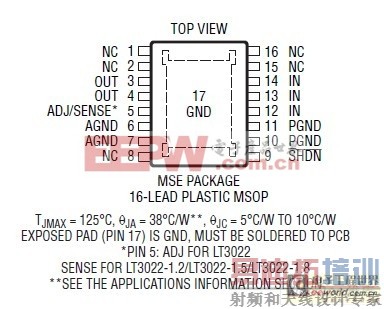

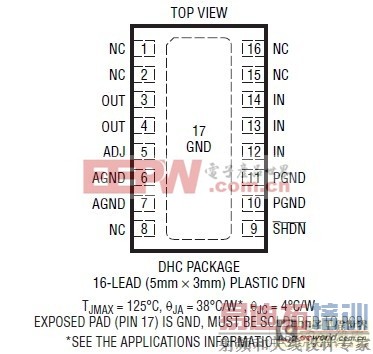

　　特点

　　 ● V_IN 范围：0.9V 至 10V

　　 ● 压差电压：145mV (典型值)

　　 ● 输出电流：1A

　　 ● 可调输出 (V_REF = V_OUT(MIN) = 200mV)

　　 ● 固定输出电压: 1.2V、1.5V、1.8V

　　 ● 采用低 ESR、陶瓷输出电容器 (最小值为 10μF) 时可保持稳定

　　 ● 0.05% 典型负载调整率 (从 1mA 至 1A)

　　 ● 静态电流：400μA (典型值)

　　 ● 停机模式中的典型静态电流为 7.5μA

　　 ● 电流限制保护

　　 ● 反向电池保护 (无反向电流)

　　 ● 具迟滞的热限制

　　 ● 16 引脚 (5mm x 3mm) DFN 封装和 MSOP 封装

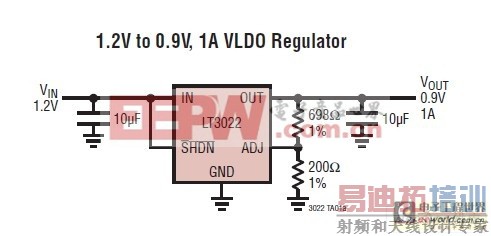

　　典型应用

　　应用

　　 ● 高效率线性稳压器

　　 ● 电池供电型系统

　　 ● 逻辑电源

　　 ● 用于开关电源的后置稳压器

　　 ● 无线调制解调器

　　 ● FPGA 内核电源
