节能环保的太阳能充电背包自制详情

录入:edatop.com    点击:

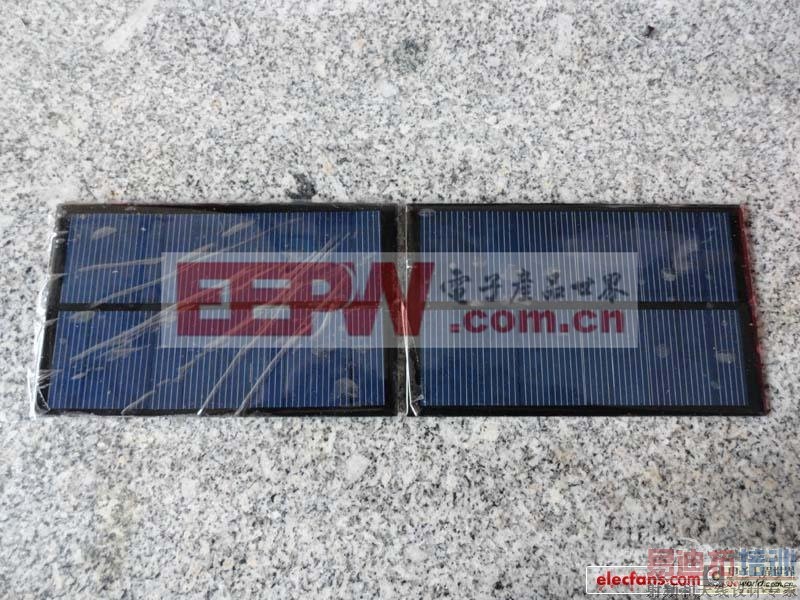

  前些天买了几块5V的太阳能电池板,本着节能环保的意识,就打算倒腾一个充电包包玩,整体操作就是在把太阳能板安装在包包的外面,然后实现一边背着包包,一边充电,以下是整个制作流程。这是其中的两块。

节能环保的太阳能充电背包自制详情

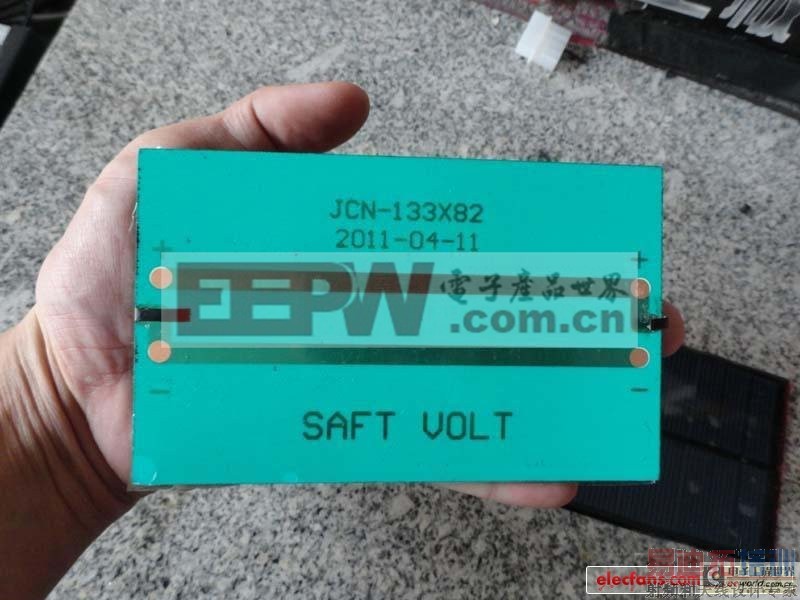

  电池板的正负极标得很清楚。

节能环保的太阳能充电背包自制详情

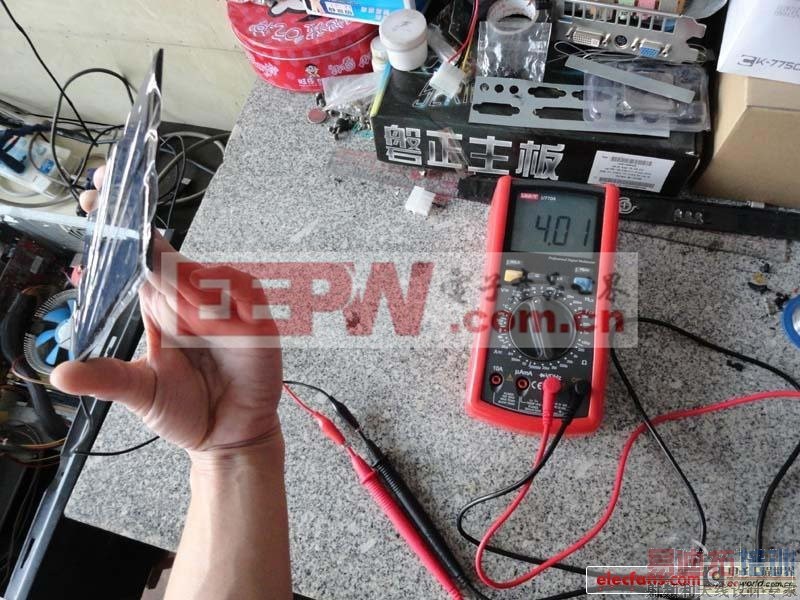

  测了一下,室内也有4V电压了.

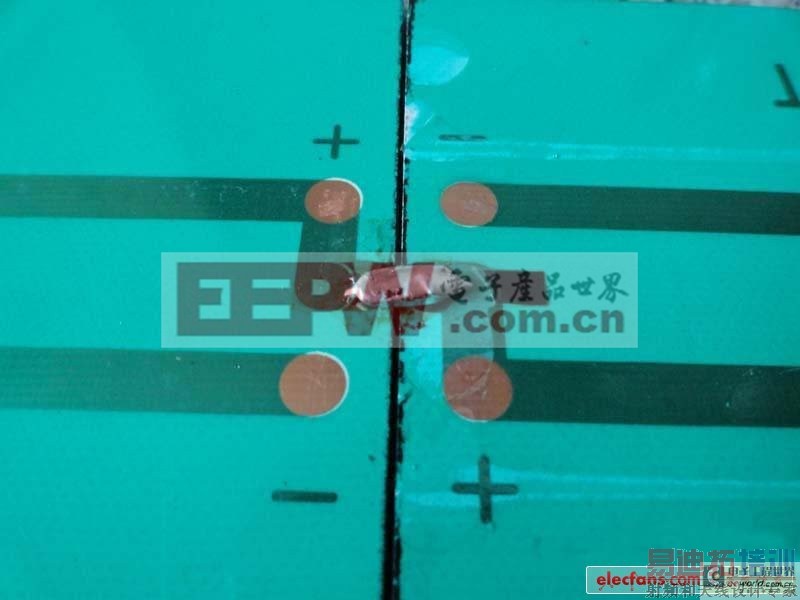

节能环保的太阳能充电背包自制详情 把两块板的正极焊在一起.

节能环保的太阳能充电背包自制详情

  节能环保的太阳能充电背包自制详情

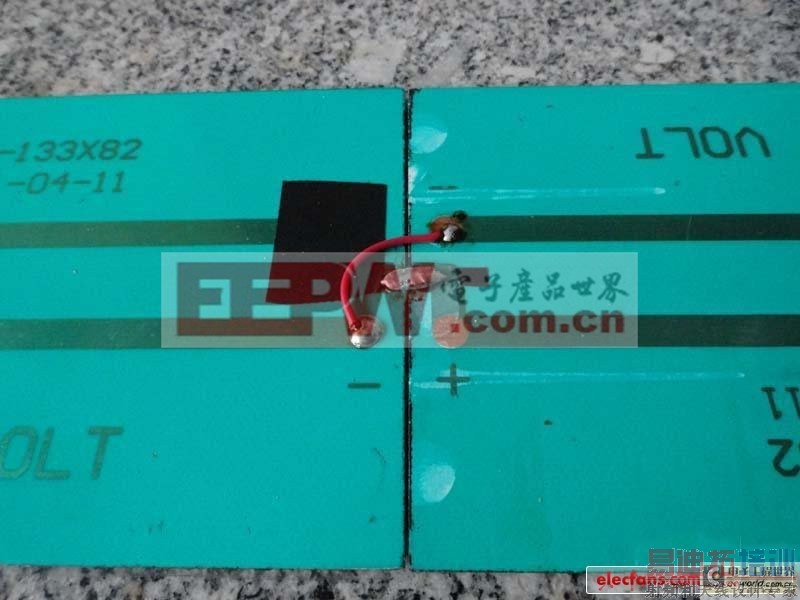

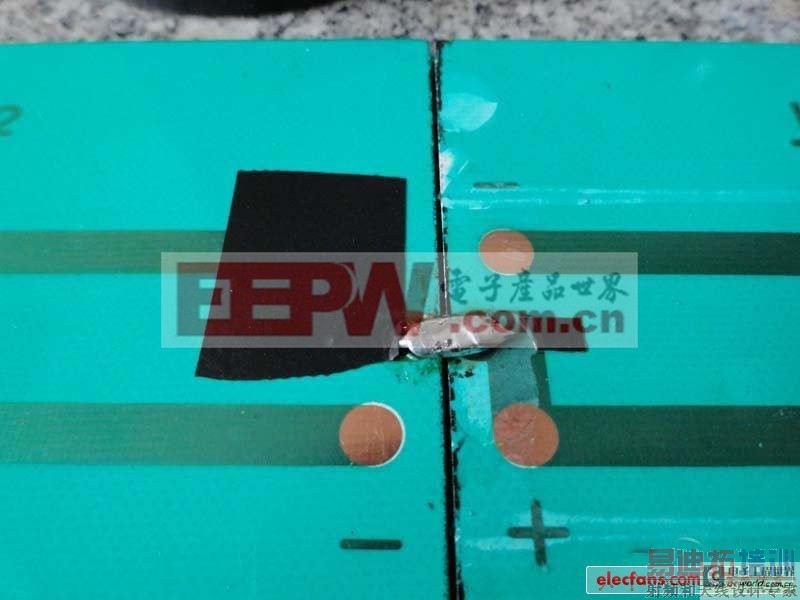

  负极也通过跳线连上.

节能环保的太阳能充电背包自制详情

  据说这电池板是5V/0.3A的,

  两个并联就是0.6A,USB2.0的电流了.

节能环保的太阳能充电背包自制详情

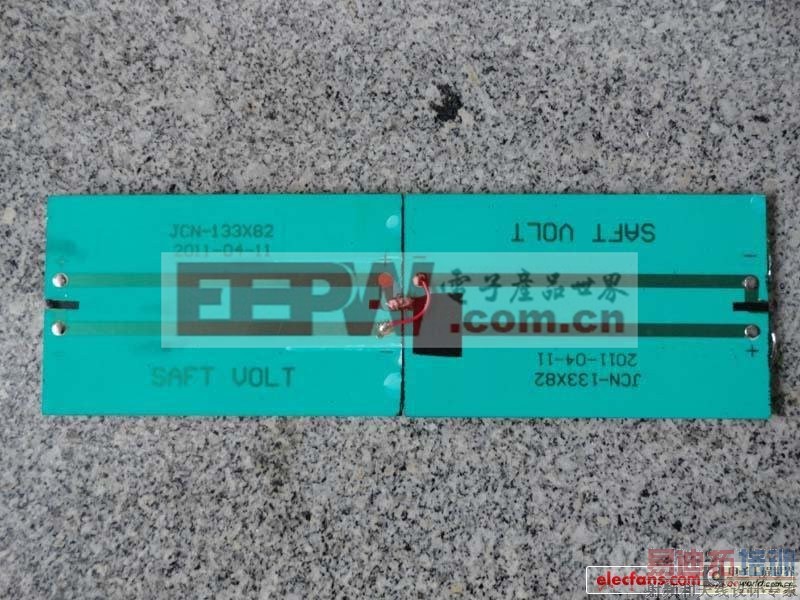

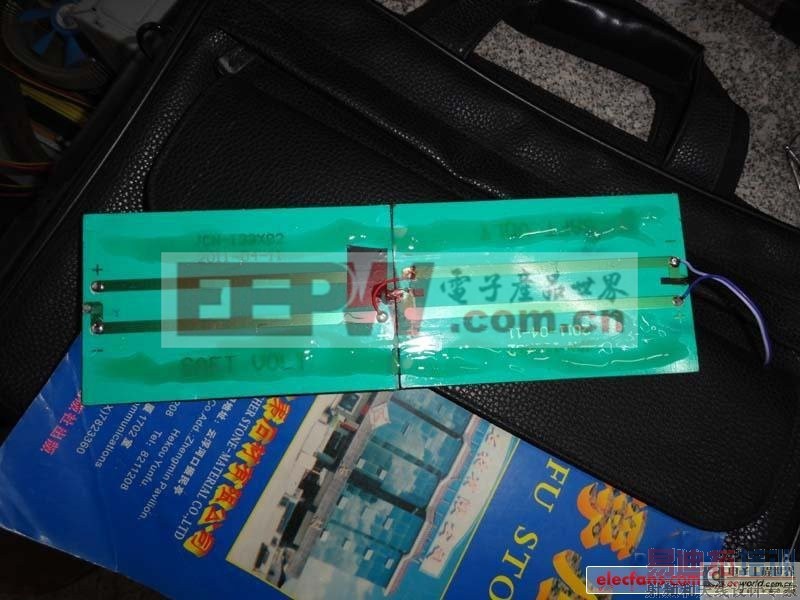

  两块并联后的正面.

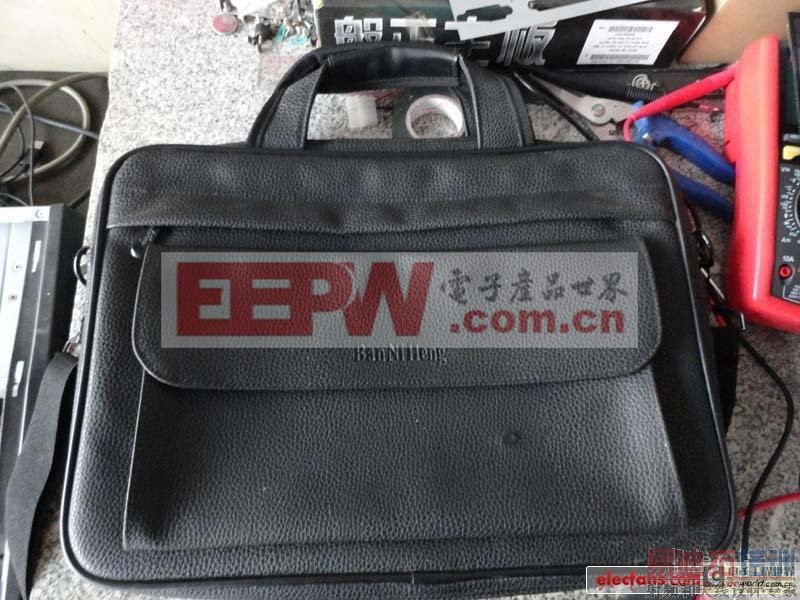

节能环保的太阳能充电背包自制详情 这个包包很旧了,准备拿来做实验。

  本来想用背包,那样就可以背着边登山边充电了。

  可惜没有适合的背包。。。.

节能环保的太阳能充电背包自制详情

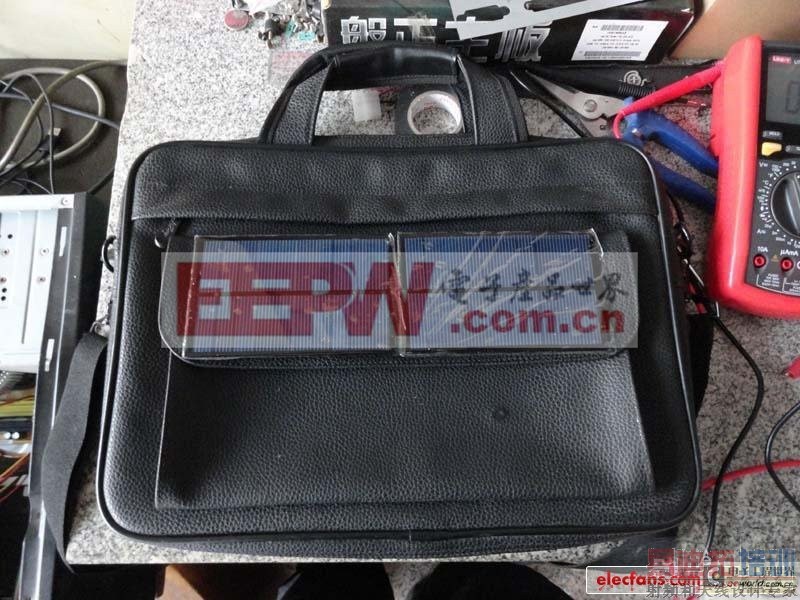

  准备加两块电池板上去,

  外出旅行就可以边走边给手机充电啦.

节能环保的太阳能充电背包自制详情

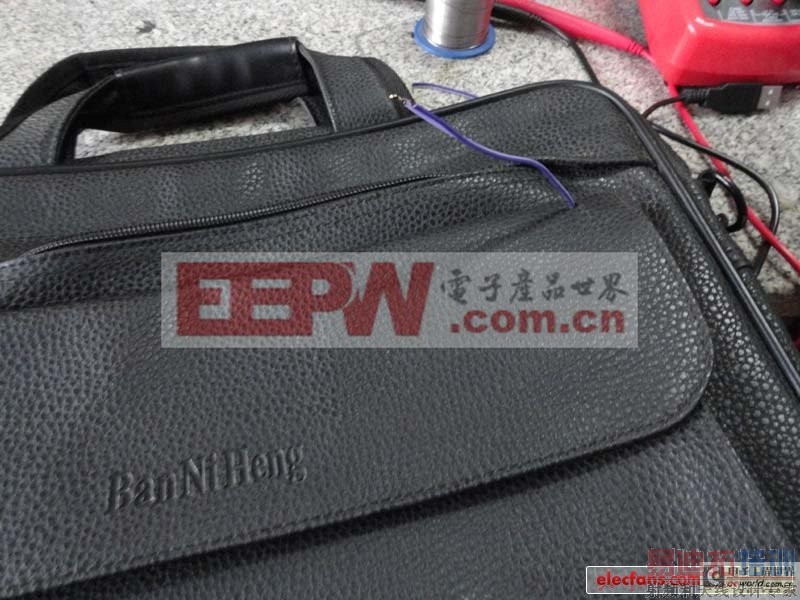

  开个引线孔.

节能环保的太阳能充电背包自制详情

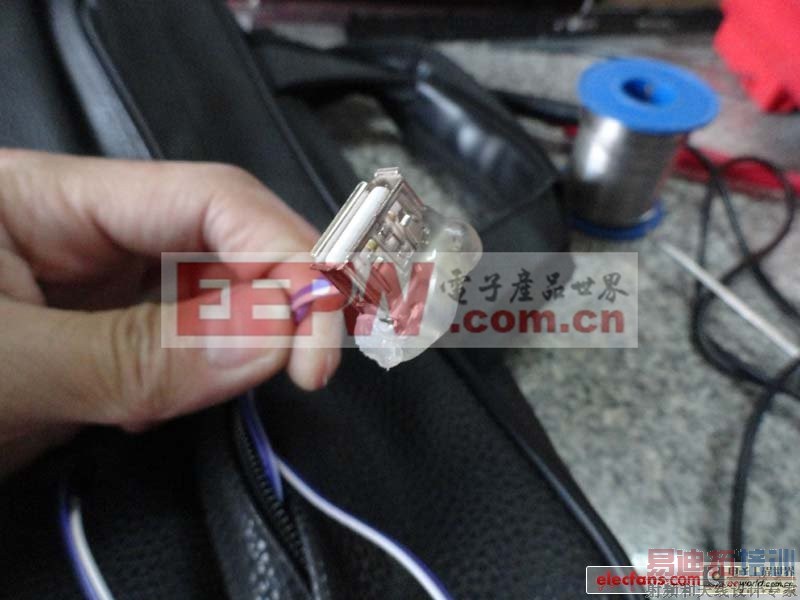

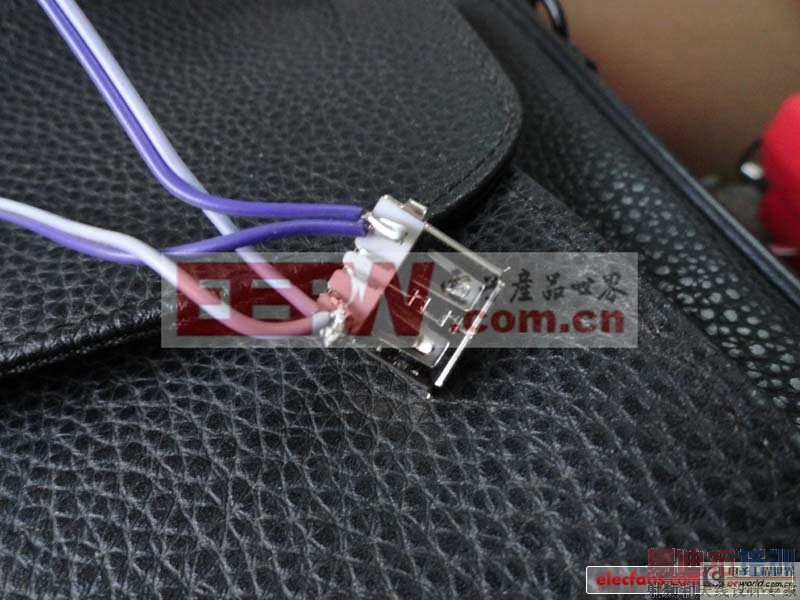

  接上USB插座.

节能环保的太阳能充电背包自制详情

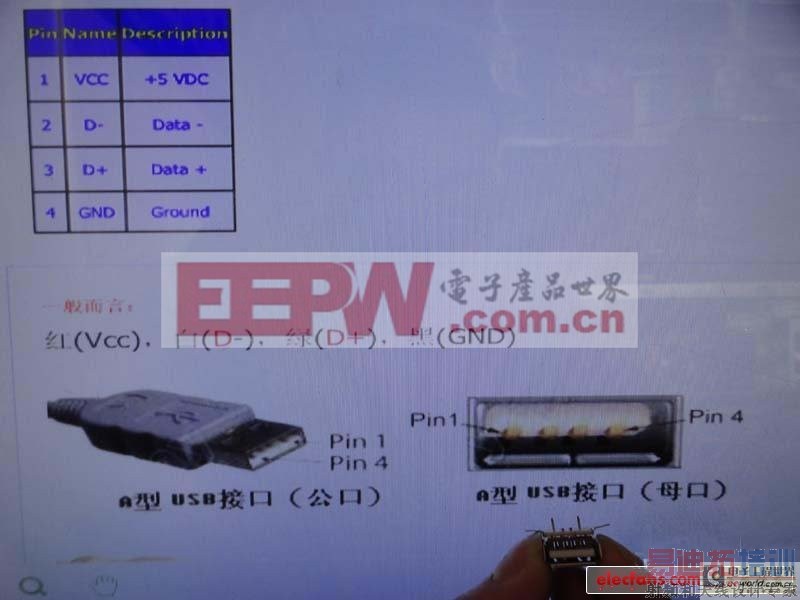

  USB座引线定义。只接左右两个正负极就可以了。

  (我拿的方向和图上相反)

节能环保的太阳能充电背包自制详情

  热熔胶不解释了.

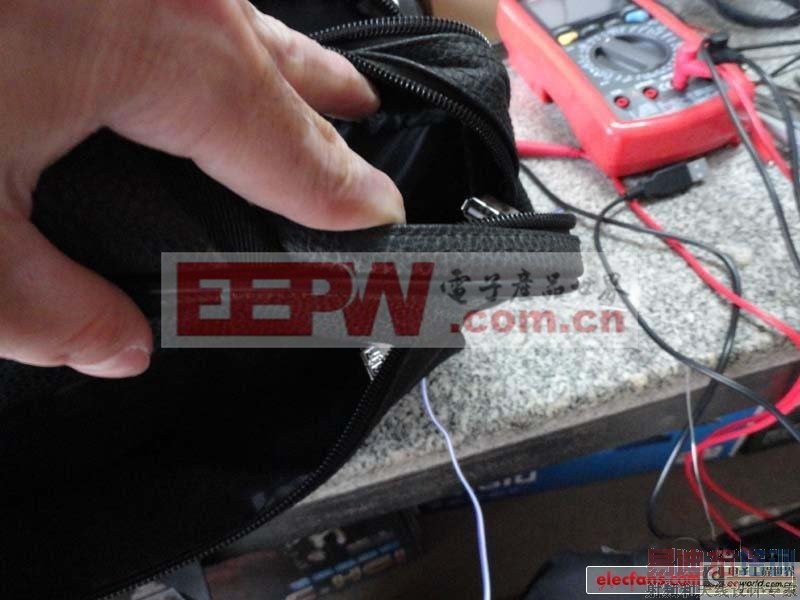

节能环保的太阳能充电背包自制详情 一个夹层并接一个座,

  可以一边充手机一边充移动电源了哈.

节能环保的太阳能充电背包自制详情

  穿到外面.

节能环保的太阳能充电背包自制详情

  节能环保的太阳能充电背包自制详情

  焊上电池板.

节能环保的太阳能充电背包自制详情

  买了两盒胶水准备用于固定。

节能环保的太阳能充电背包自制详情

将胶水涂电池板上。

节能环保的太阳能充电背包自制详情

 粘上固定

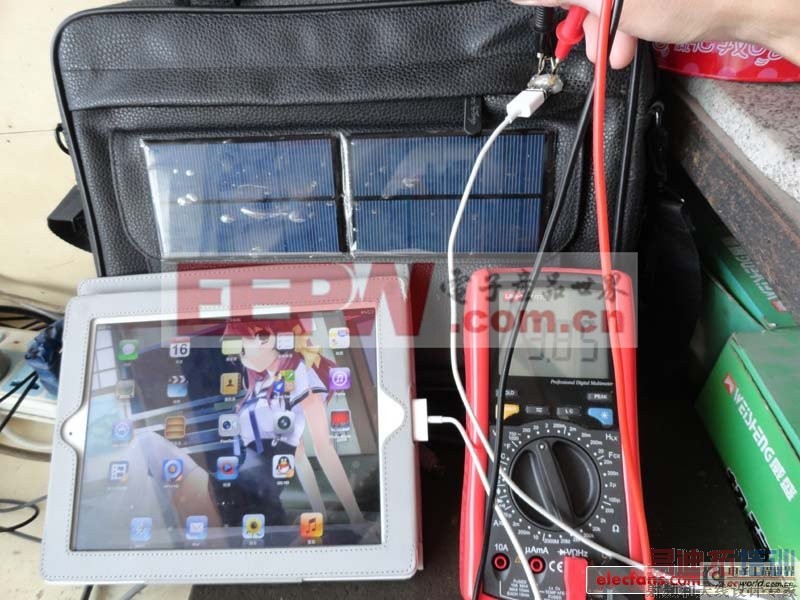

.节能环保的太阳能充电背包自制详情 接直IPAD测电压。只有3.8V.

节能环保的太阳能充电背包自制详情

  没有提示不在充电中

.节能环保的太阳能充电背包自制详情

  IPAD的充电器是2.1A的。。。明显是电流不足啦.

节能环保的太阳能充电背包自制详情

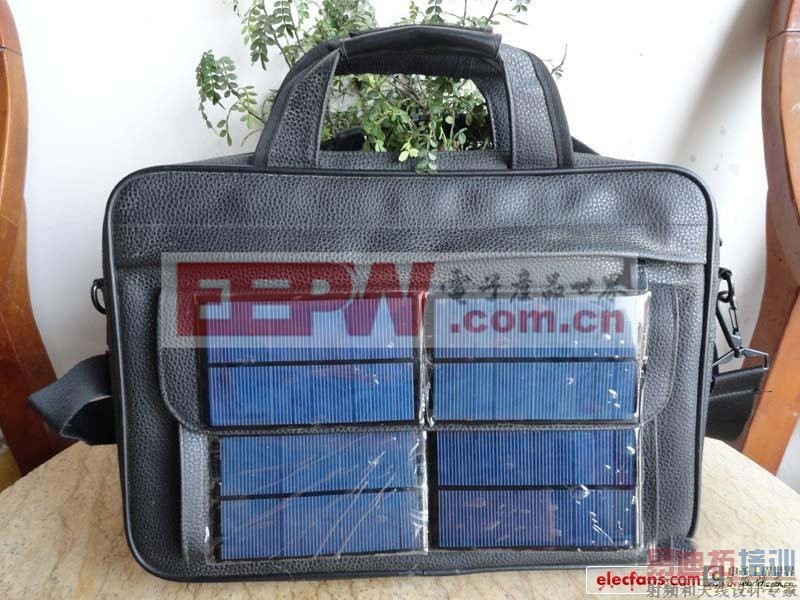

  一不做二不休,按以上方法做多两块下去。

  5V0.3A每块*4块,=1.2A.。。

  比USB3.0的电流还高点.

节能环保的太阳能充电背包自制详情

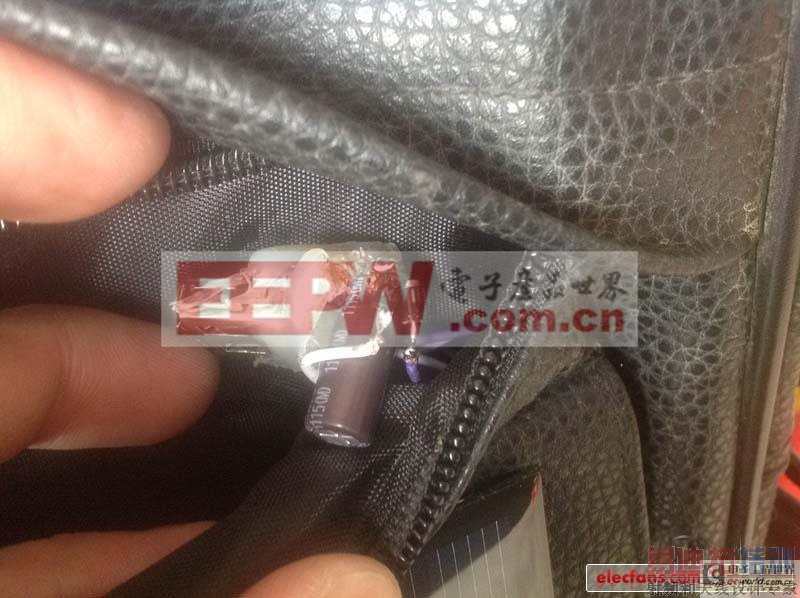

  当然,两块两块并联的电池板

  是通过两个肖特基二极管才接到USB座的。

  这样可以防止被充的电池倒流。电容的作用是滤波.

节能环保的太阳能充电背包自制详情

  还是用热熔胶封死.

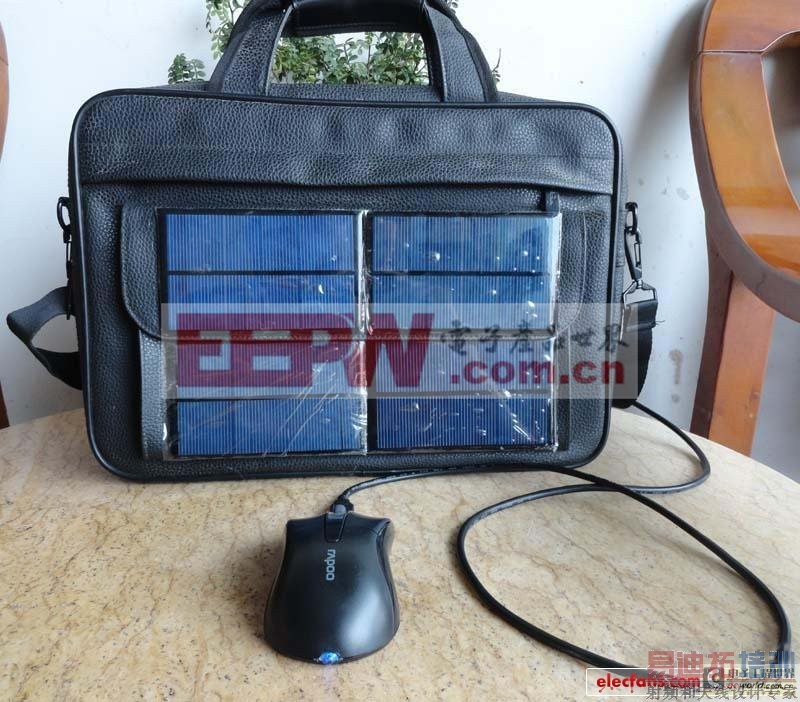

节能环保的太阳能充电背包自制详情   晴天时在室内也能给我的充电鼠充电的说.

节能环保的太阳能充电背包自制详情

(关于这个鼠标,可以看《 创意无极限,给无线鼠标换上一个内置充电池 》)
NOKIA的USB充电线。(这线有升压的哦)

节能环保的太阳能充电背包自制详情

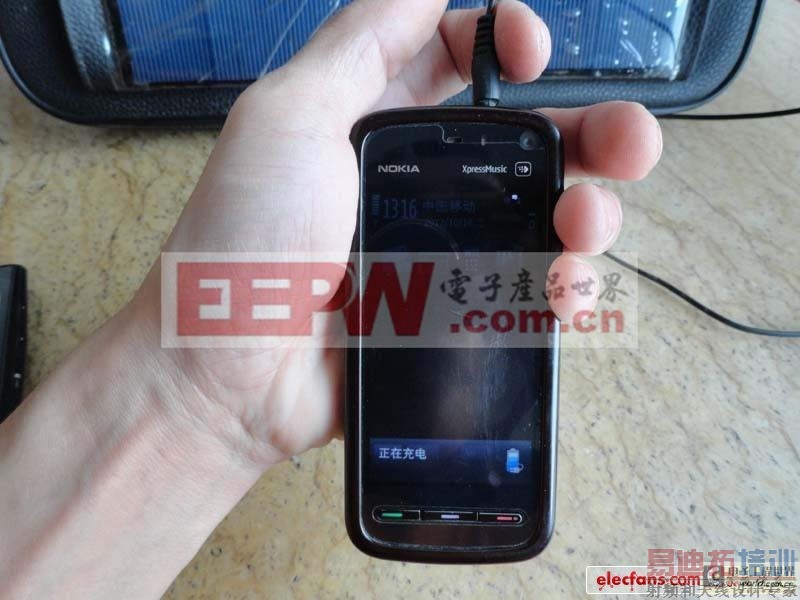

  充手机,不在话下啦.

节能环保的太阳能充电背包自制详情

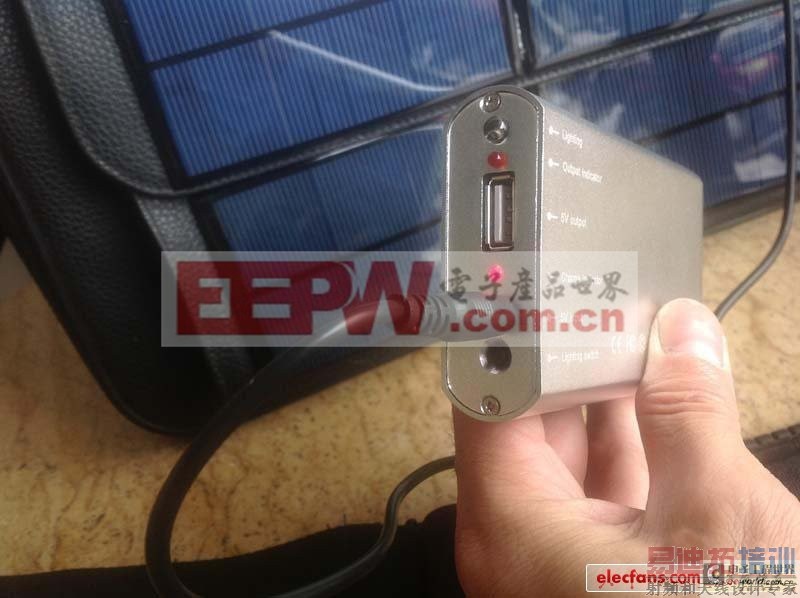

  移动电源嘛,就一定要足够的阳光才行了.

节能环保的太阳能充电背包自制详情

  突然发现旧包包变帅气了.

节能环保的太阳能充电背包自制详情

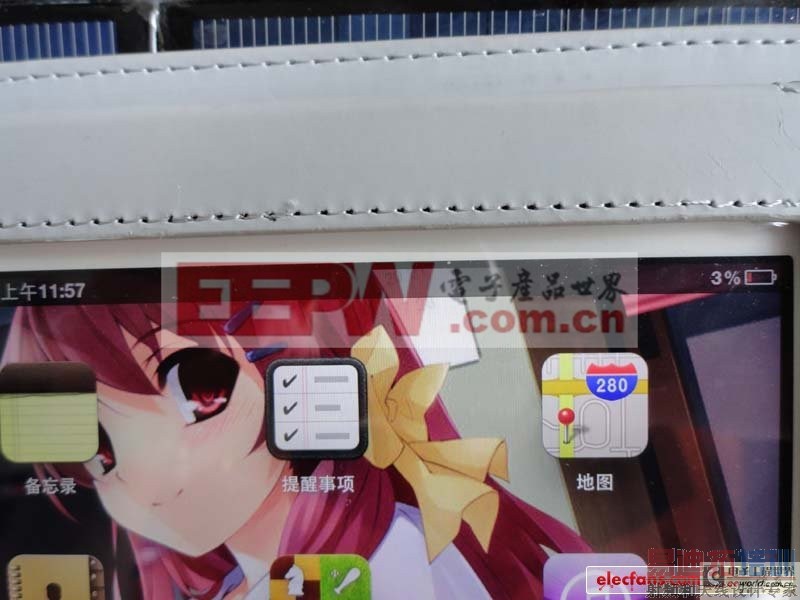

  后记:关于给iPad充电,在串联四个太阳能板之后,我再做了一次iPad测试,在强烈的阳光下,充了一小时,才能给iPad充进3%的电量,鉴于用原装的充电器也得6到8小时才能充满。因此这个板的充电能力也算不错了。我用的太阳能电池是16块钱一块的,这太阳能充电包包总价也就100多啦。所以有兴趣的同学可以尝试一下。
