剃须刀充电器原理与电路解剖：

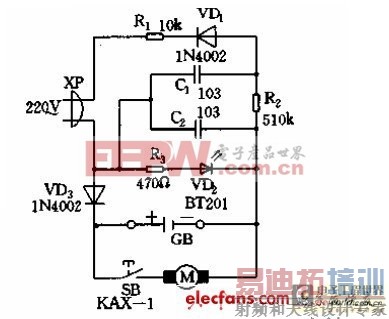

当XP插入交流220V时，发光二极管VD2显示充电指示。充电回路由整流二极管VD3电阻R2.二极管VD1.电阻R1形成的。电容C1,C2为滤波网络。
当充电完毕后，用于剃须时，按动按键开关SB，则电池GB供电给电机M，使之转动，电路中VD3还起着隔离作用。
按键开关SB除图中型号外，可以据剃须刀充电器的容量自行合理设计。
