压力校验仪电源适配器

压力校验仪是一款可以测量压力、电流、电压、温度、开关、时间等项目的便携式专业压力校验仪。所配电源适配器输出参数是：DC10V/1A。

压力校验仪的电源工作原理

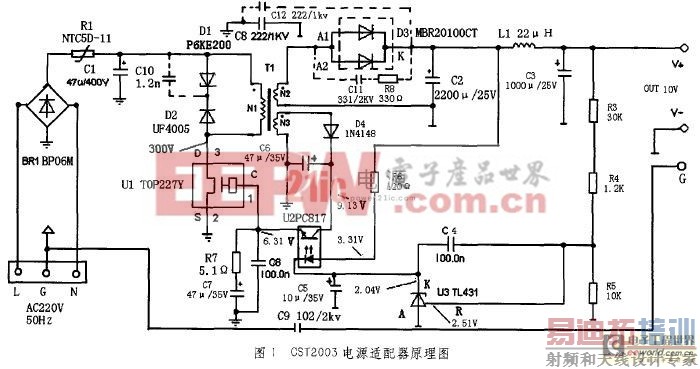

电源输入及启动振荡部分由图1可见，AC220V直接加到整流桥BR1上。整流后的约300VDC首先经过热敏电阻R1，利用其电阻特性限制电路启动电流，以免冲击仪表。然后经cl滤波后再通过开关变压器T1的初级线圈N1加到Ul的③脚(也就是漏极D端o U1是开关电源专用集成电路，主要有3个引出端;③脚(漏极D)为主电源输人端;①脚(控制端C)为控制信号输入端，该控制端主要有以下几个作用：(1)为内部提供正常工作所需要的偏流;(2)利用控制极电流的大小来调节占空比;(3)对控制回路进行补偿;(4)决定重启频率。源极S(②脚)是开关电源公共端，也是控制电路的基准点。该芯片将脉宽调制PWM控制系统的全部功能集成到芯片中，其内部结构包括脉宽调制器、功率开关(场效应管)MOS—FET、自动偏置电路、保护电路、高压启动电路和环路补偿电路等。300V供电加到IC2③脚后，在ul内部，由连接在D极和C极之间的内部电流源为c极提供电流，并对控制极①脚外接的电容C7充电;当Uc7电压上升到5.7V时，内部电流源关断。u1内部振荡器、脉宽调制器、驱动电路开始工作，使开关管处于开关状态，它的漏极和源极之间产生周期性变化的电流，也就是开关变压器Tl的初级线圈N1的工作电流，相应地在开关变压器T1的磁芯上产生变化的磁场，这个变化的磁场又使开关变压器T1的次级绕组感应产生电压，并经整流、滤波电路后为仪器提供精准稳定的直流工作电源。
