高压电缆感应式取电电源分析及设计

摘要：通过建立高压电缆感应取电的精确工作模型，推导了取电线圈输出功率与输出电压、负载阻值、磁芯参数及线圈匝数的关系，并提出取电线圈的设计方法。设计了一种两级稳压电路，第1级采用滞环控制的Boost电路预稳压，输出较高的电压以获取大的输出功率，并有效防止磁芯饱和；第2级采用Buck电路获得所需的供电电压。最后，为验证理论推导的正确性，设计了一个取电稳压电路，在电缆电流为0．2～1 kA范围内，该取电电路可稳定输出15 V／18 W的直流电。
关键词：电源；高压电缆；稳压电路

1 引言
对于高压输电线路上的电气设备，研究稳定可靠、具有较大输出功率的供电电源具有重要的工程实用价值。常见的供电方式有太阳能电池供电、电流感应式供电和高压侧电容环分压供电。
在此研究电流感应式取电电源的设计。在电力系统中，电流互感器(CT)将初级电流转换为较小的次级电流，用来进行保护、测量等。为了测得初级电流值，CT所接的负载通常为电阻，因而CT输出电压电流均为正弦波；为提高测量精度，应使励磁电流很小。在分析CT应用于高压电缆进行取电的模型时，一些文献也采用了CT结构。然而，由于CT实际所接为整流负载，使其输出电压为方波，相应的励磁电流也不是正弦波且不能忽略，这一区别导致电流感应式取电电源采用CT电路构建模型分析设计时存在较大的误差。
在此采用新型高压电缆取电线圈模型进行分析，推导出取电线圈输出功率与输出电压、负载阻值、磁芯参数及线圈匝数间的关系，并提出了取电线圈的设计方法。在此基础上设计了一种两级稳压电路，使高压侧电流在较大范围内变化时，输出电压能保持恒定，同时提高磁芯的输出功率，减少输出电压纹波并有效防止磁芯饱和，从而延长其使用寿命。最后通过实验验证了理论的正确性。

2 取电线圈负载工作模型分析及设计
2．1 模型分析
图1示出高压电缆取电原理图，设N1，N2分别为初、次级匝数，N1=1匝；i1(t)为高压侧正弦电流；i2(t)为实际流至负载的电流；im(t)为励磁电流，根据电磁感应定律及变压器磁动势平衡方程：N1i1(t)=N2i2(t)+N2im(t)，可建立图2a所示的取电线圈负载工作模型。图2a将取电线圈统一折算到次级进行分析。i1(t)／N2为初级折算到次级的等效电流；R1，L1为初级漏阻、漏电感；Rm，Lm为励磁电阻、电感；R2，L2为次级漏阻、漏电感；u(t)为取电线圈两端电压；C为稳压电容；uo为负载电压。

对图2a所示模型进行简化：由于高压电缆的电流源性质，初级漏阻抗可忽略；对取电线圈而言，次级漏阻抗相对励磁阻抗非常小，可忽略；考虑整流桥的压降，在实际功率计算中可用实测电压数据加上其压降来逼近真实的输出功率，因而模型中也可忽略；在励磁阻抗中，Lm远大于Rm，即取电线圈输出功率的分析也主要由Lm决定。综上，简化后模型如图2b所示。
2．2 负载电流连续

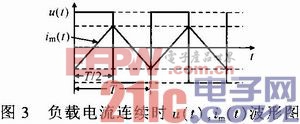

设C足够大，i2(t)连续，即i2(t)除二极管换向点外始终大于零，稳态时u(t)，im(t)波形见图3。

根据法拉第感应定理，取电线圈两端电压为：
u(t)=N2dψ／dt=N2SdBc／dt (1)
式中：S为磁芯横截面积；Bc为磁芯工作时的磁感应强度。
对式(2)在0～T(T为初级交流电流周期)内积分，可得取电线圈两端方波电压的绝对值为：
u=4N2SBc／T (2)
u同时满足：u=Lmdim(t)／dt，联立式(2)解得：

式中：A=4(t-kT)／T；k=0，1，2…。[p] [p]
4 实验验证
4．1 取电线圈输出功率实验
为验证输出功率理论推导的正确性，实验采用ZDKH085作为实验磁芯，其有效导磁长度为26．54 cm，磁芯截面长7．12 cm，宽1．3 cm，实验测量励磁电感为2．54 H。初级加频率为50 Hz，有效值分别为10 A，20 A，30 A的正弦电流，通过改变负载阻值，记录P与u的关系。最后绘制数据表格比较实验测量值与理论计算数值，如表1所示。

其中修正值为实测数据加上整流桥消耗的功率后所得数据，理论值为根据计算的数据。由表可知，初级电流为10 A时，Pmax对应的输出电压测量值为12．45 V，理论值为12．56 V；20 A时，Pmax对应的输出电压测量值与理论值均为25．34 V；30 A时，Pmax对应的输出电压测量值与理论值均为37．38 V。P随u的增加先增大后减小，直至负载电流出现断续，且在MPP处变化较为平缓，测量值与理论计算值趋势相同，充分验证了理论推导的正确性。
4．2 取电电源整体实验
将取电电源整体置于高压母线环境进行实验。当高压母线提供0．2～1 kA变化电流时，系统稳定输出15 V，1．2 A的直流电。图6示出不同高压电缆电流下，第1级Boost预稳压电路的输出电压U1和MOSFET驱动电压ug的波形。可见，U1≈42V，且保持稳定。

5 结论
对感应取电电路进行了详细分析，提出一种应用于高压电缆电气设备的新型电流感应式取电电源设计方案。其主要特点包括：①针对感应取电电路的非线性模型做理论分析，在此基础上提出取电线圈的设计方法和步骤，以提高取电线圈的取电效率；②电流型Boost预稳压电路采用滞环控制方式，从而提高控制速度和输出电压的稳定性；③采用两级稳压电路可减小高压电缆启动电流和输出电压的纹波，同时增加输出功率并延长设备工作寿命，采用该方案设计的取电电路体积小、性能稳定，具有良好的实用价值。
