轻松几步让电路框 变成电路原理
录入：edatop.com 点击：
第一步：根据电路工作原理绘制电路原理框图，这个比较容易，而且比电路原理图更容易在网上得到。框图内容越具体，转化原理图越容易。下图是串联型稳压电源方框图：
第二步：将框图变为原理图：
先将每个方框的内容变为单元电路。

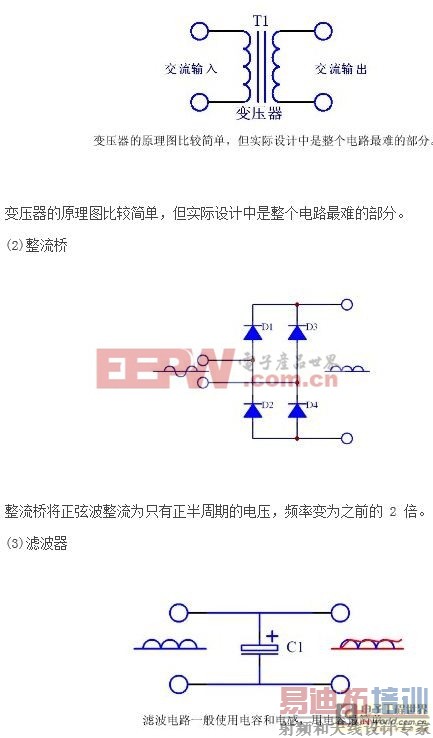

(1)变压器：
滤波电路一般使用电容和电感，用电容最简单。
(4)电压调整电路

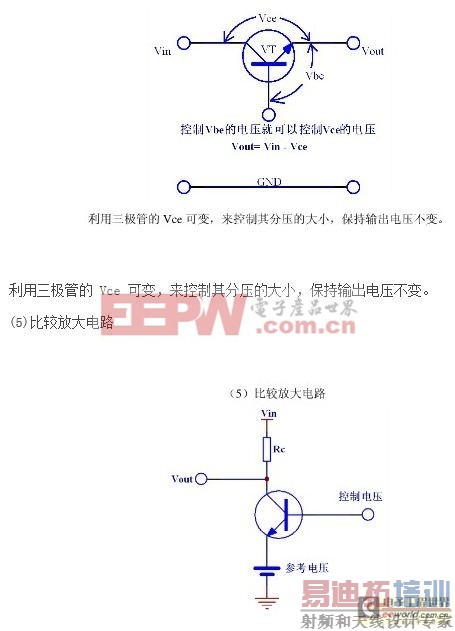

采用反相放大电路，控制电压大于参考电压与 Vbe 之和，三极管工作在放大状态才能起控制作用，控制电压控制 Vout 的输出电压大小。

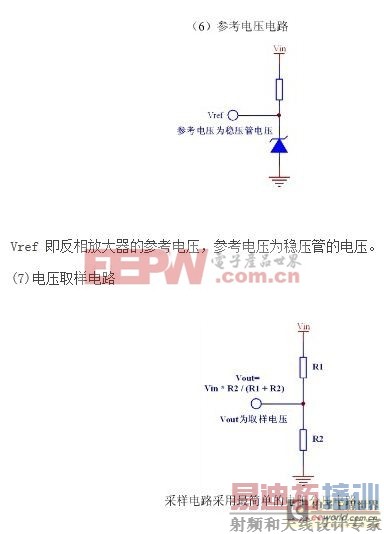

(6)参考电压电路
采样电路采用最简单的电阻分压电路。
(8)最终组合电路

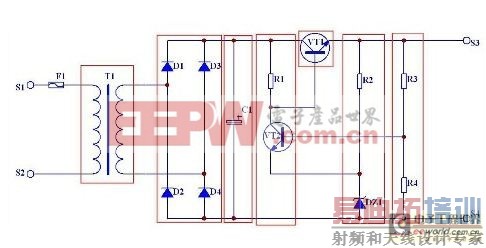

将框图中的各部分按照框图进行组合，即可以完成电路图的初步转化。
还要具体分析各个部分如何合理的结合在一起。这些基础分析属于电路分析的内容。
图中的各个框内的电路都可视作二端口网络。
