什么是纽扣电池

录入:edatop.com    点击:

纽扣电池从字面意思理解就是外表形状像纽扣的电池,并且它是我们生活中常见也常用的一种电池。它具有个子小,型号多更特点。一般应用于我们的手表,小型玩具,计算器,助听器等等。下面我们就来认识一下纽扣电池:

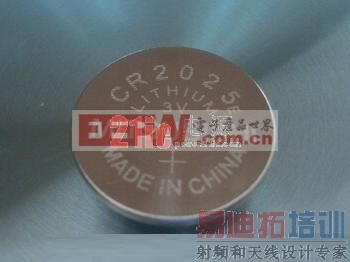

纽扣电池

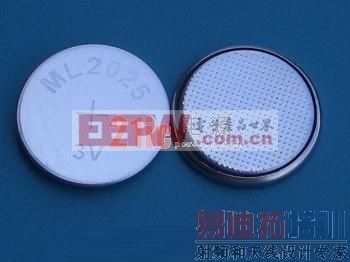

纽扣电池

纽扣电池的类别

纽扣电池一般来说常见的有充电的和不充电的两种,充电的包括3.6V可充锂离子(LIR系列),3V可充锂离子扣式电池(ML或VL系列);不充电的包括3V锂锰扣式电池(CR系列)及1.5V碱性锌锰扣式电池(LR及SR系列)。

依照成份来区分,常见钮扣型电池的种类有锂电池、硷性电池、、锌空气电池等。早期的水银电池因环境污染问题,已被禁用。但除了型号以 BR, CR 开头的锂电池之外,其他的钮扣电池可能仍含有少量水银(即汞),虽然近年来已有厂商开发出不含汞的硷性电池与氧化银电池,但因技术与专利等原因,目前各国的乾电池禁汞令中,钮扣电池仍然允许少量汞的存在,因此,对於用过的钮扣电池,仍应置於规定的回收处所,勿随意丢弃或混入垃圾而影响环境。

纽扣电池

纽扣电池

纽扣电池的应用

纽扣电池因体形较小,故在各种微型电子产品中得到了广泛的应用,直径从4.8mm至30mm,厚度从1.0mm至7.7mm不等;一般用于各类电子产品的后备电源,如电脑主板,电子表,电子词典,电子秤,记忆卡,遥控器,电动玩具,心脏起搏器,电子助听器,计数器,照相机等;

纽扣电池也分为化学电池和物理电池两大类,其化学电池应用最为普遍。它们由阳极 (正极)、阴极 (负极)及其电触液等组成。如右图所示。它的外表为不锈钢材料,并作为正极,其负极为不锈钢的圆形盖,正极与负极间有密封环绝缘,密封环用尼龙制成,密封环除起绝缘作用外,还能阻止电解液泄漏。纽扣电池的种类很多,多数以所用材料命名,如氧化银电池、锂电池、碱性锰电池等。

从电池的背面可以看到相应的标记:

LR---碱性--1.5V

SR---氧化银--1.55V

CR---锂电--3V

ZA---锌空--1.4V

纽扣电池构造

纽扣电池构造

由于采用了纽扣电池,组合后的电池组很小巧,但是放电强度不大,多用在小型电机,小型无线电发射用直流电源。纽扣电池由于造价低廉,通常含有有害物质,对环境危害相当大,这种电池更需要大家的有效回收,不要随意丢弃。纽扣电池顾名思义也就是形状像纽扣的电池。
