基于高电压电荷泵的PLL频率合成器设计

录入:edatop.com    点击:

锁相环(PLL)频率合成器中的电荷泵电压用于控制VCO的振荡频率。大多数PLL的电荷泵电压一般为5V或6V,因而电荷泵电压可控的VCO频率调谐范围和调谐精度都是有限的。ADI公司推出带高电压电荷泵的PLL频率合成器ADF4113HV.该频率合成器专门为那些需要宽频率调谐范围和高调谐电压(15 V)的压控振荡器(VCO)的应用而设计的。ADI公司高级应用工程师陈红说,该频率合成器采用0.6mm BiCMOS工艺制造,并在该工艺中增加了一些额外的步骤而实现16.5V的电荷泵电压。

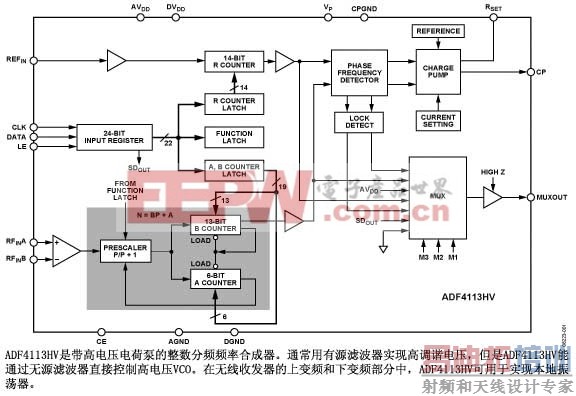

PLL频率合成器可带高电压电荷泵

  ADF4113HV工作在200 MHz ~ 4 GHz频率范围内,供电电压范围为2.7 V ~ 5.5 V.该器件(见图)包括低噪声鉴相器(PFD)、高精度的高电压电荷泵、可编程参考分频器、可编程A计数器和B计数器,和双模预置分频器 (P/P + 1)。通过一个简单的三线接口控制所有的片内寄存器。ADF4113HV还具有两个可选的电荷泵电流设置和数字锁相检测器。

  ADF4113HV非常适合于诸如个人移动无线电设备(PMR)和通信测试设备之类的产品设计。由于增加了新的电荷泵,可以直接通过无源环路滤

  波器控制高电压VCO,从而无需有源环路滤波器,所以减少了材料清单(BOM)成本并降低了噪声和电流消耗。ADF4113HV与ADI公司的其他整数分频 PLL频率合成器的引脚完全兼容,并且弥补了ADF4113在那些需要宽频率调谐范围但是又不能使用有源环路滤波器或不能忍受有源环路滤波器所增加的成本和元件数量的应用场合所带来的不足。
