DIY系列:点金石改装iPhone 4S实现无线充电( +视频)

录入:edatop.com    点击:

  一想到无线充电!那iPhone5一定让大家失望了,苹果会告诉你,其实你并不需要无线充电(对他们来说增加成本啊),对我们来说少了些许乐趣和装X的点~

  即使是这样伟大的极客们还是可以实现iPhone(iPhone4/iPhone4S)无线充电滴!俗话说技术宅改变世界,那我们先来改变iPhone。

  Palm的点金石无线充电器是我们要用到的主要配件。

  准备材料和工具:

  1、Palm的点金石无线充电器套件:

  充电器、充电底座、充电线、拆机线圈、固定铁片(4个)、贴片2张

  2、iPhone4无线充电改装套件:

  干簧管、接好线的尾插、iPhone4后盖、iPhone4后盖玻璃

  3、一些导线

  4、电烙铁、焊锡、松香等

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

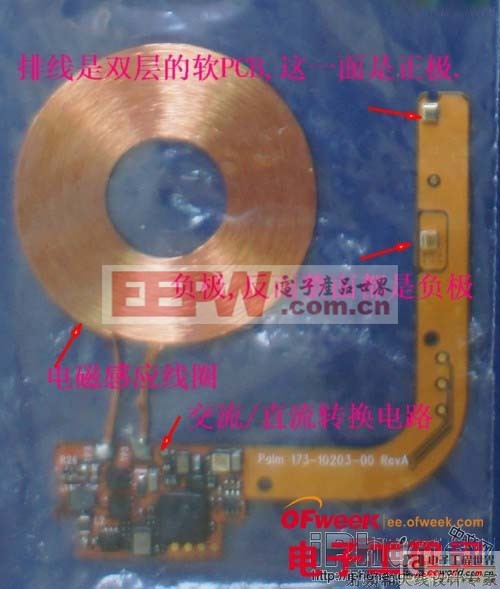

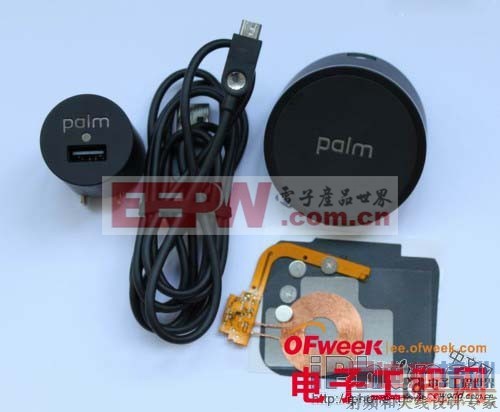

▲点金石无线充电套件

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

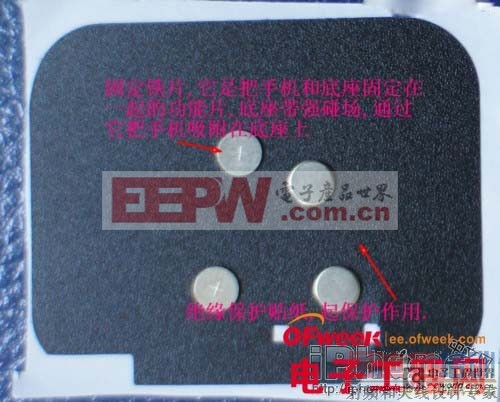

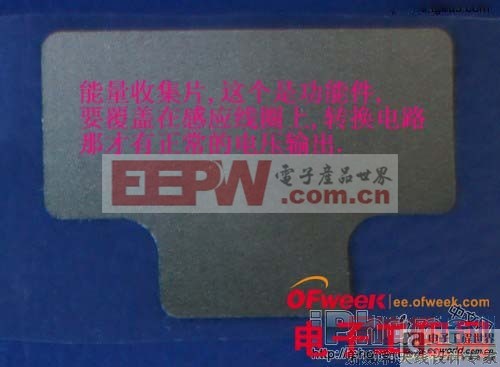

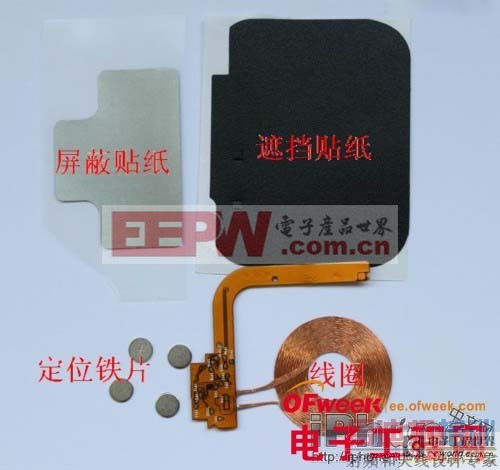

▲线圈安装配件

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

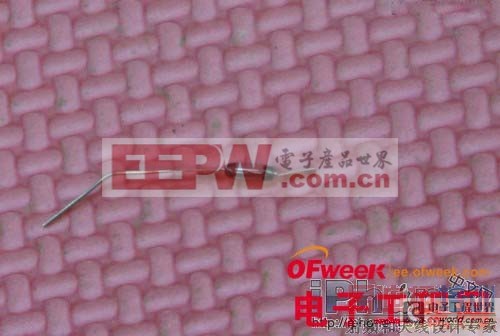

▲干簧管

  苹果要充电,需要短接DATA+和DATA-,要用到这个小东西。它非常小,直径只有1.8MM,玻璃管长度是5MM。可以找个靠近电池盖空的地方装好,后面会有提到。

  iPhone4/iPhone4S无线充电改装步骤:

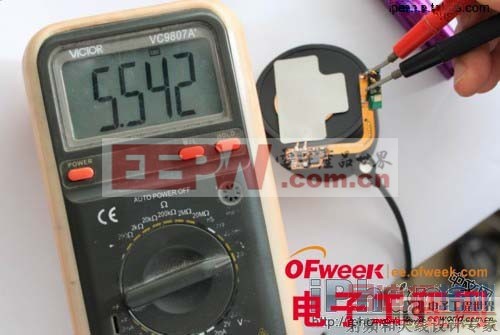

  如果你有万用表可以先测测充电线圈好使不好使,电压够不够,下图这个充电时正常的。

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

  下图这个是尾插排线的接好线的样子,动手能力很强的可以自己买线自己接,否则还是网上购买现成套装比较保险。购买的尾插已经帮焊好线,方便改装,焊接好后,已经用高温胶做了绝缘处理。

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

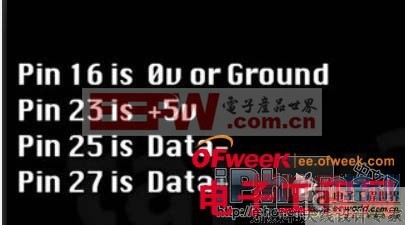

▲尾插接线示意图

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

  尾插上的线已经帮焊好,相关的这四个脚的定义,在16和23接上电压后,是不会充电的,要短接25和27脚.这时候要用干簧管了,因为短接数据+和-,一直短接以后,插数据线是无法连接上电脑的,干簧管就是处理这个矛盾的(充电时,手机放在点金石上,干簧管接通,短接数据+和-,拿下来插电脑时,干簧管断开,不影响数据连接)。

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

  在这里我们买到带接好线的尾插排线的iPhone4无线充改装电套装(iPhone4S换个背壳也通用),不过干簧管要自己接。

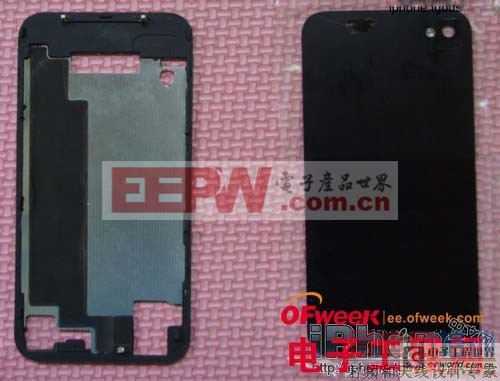

  1:我们买到的iPhone4后盖玻璃片和卡扣没粘到一起,方便安装线圈DIY时切割后盖,不会弄花玻璃片,改装好后,撕掉下面不干胶上的黄纸把右边的玻璃粘上去就可以了,不会影响外观。

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

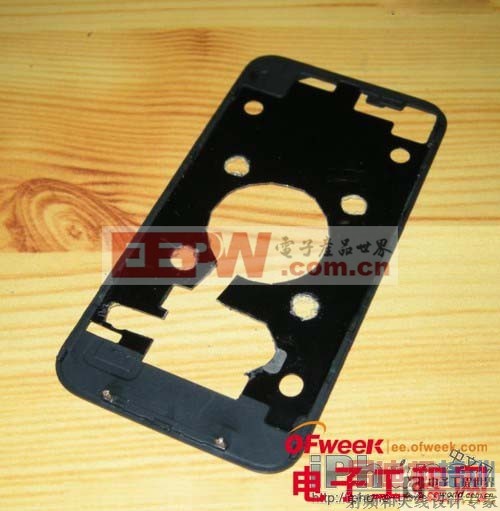

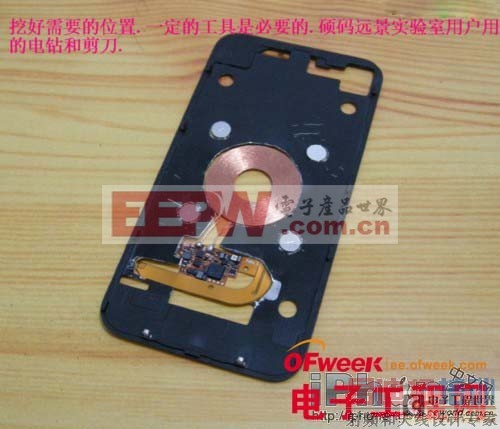

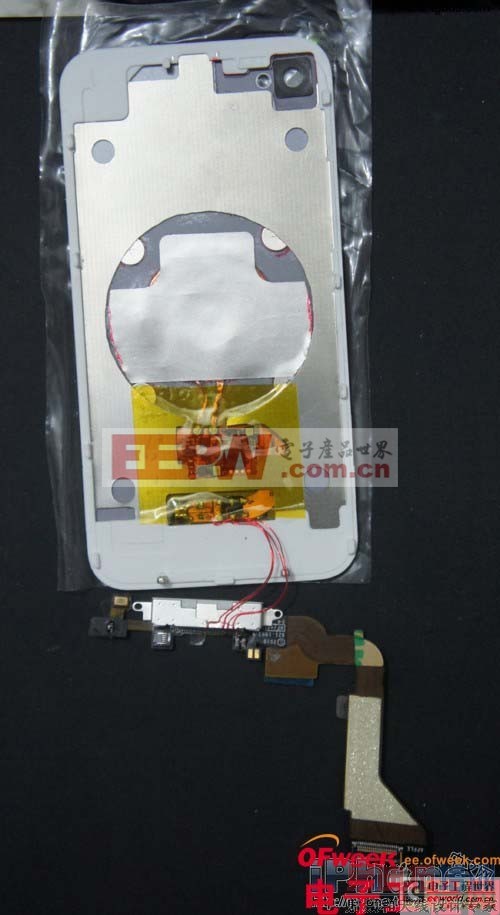

  2:分离的后盖支架需要DIY成如上样子,定位也简单,把此盖放到点金石上,然后放上那四个定位铁片,铁片在点金石的吸引下,会自动找到合适的位置。然后调整好后盖,让四个铁片分面比较平衡些,找个笔,把铁片的位置画下来,再挖空,线圈位置大概在四个定位铁片中间就OK。装好如下图。

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

  3:然后就是安装尾插排线,这部分内容涉及到拆解iPhone,iFix网站有相关教程这里就不介绍这么详细了。

  装完尾插排线,接下来要把我们上面做好的后盖用线接到尾插排线上。

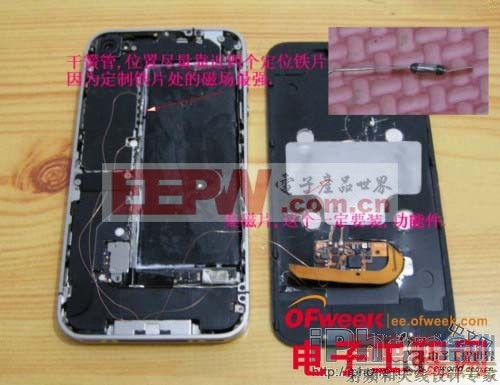

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

  看到上图中还要注意接到干簧管,最新改进版,已经去除干簧管,不需要再为干簧管的位置而苦恼了,直接安装即可。

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

  上图中是更完善的傻瓜套件,只需要将尾插排线替换上iPhone装上后盖,体验无线充电。

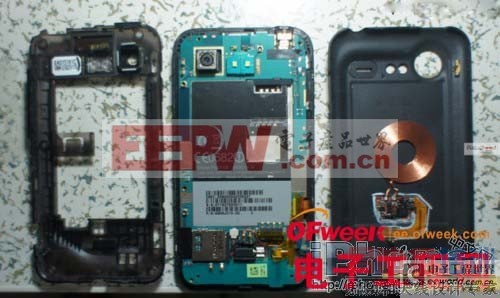

  下图是其他手机改装案例,不仅是手机只要你想到的设备,在供电负荷允许的情况下都可以这样改装。

DIY系列:点金石改装iPhone 4S实现无线充电(图文+视频)

▲其他手机改装案例

  其实无线充电并不是那么难,只要你肯动手你就可以拥有!

  因为苹果USB dock接口数据线,从出来到现在出现过至少4种不同针脚的线,虽然说dock接口内针脚个数不同,但基本都可以通用的,(其实4针和5针的数据线只是比6针的数据线少了1到2个地线而已,不影响数据传输和充电的)下面是各针脚定义,以备各位查看:

  dock:

  1 Ground (-) 地 *

  2 Line Out - Common Ground (-) 线路输出 地*

  3 Line Out - R (+) R声道线路输出

  4 Line Out - L (+) L声道线路输出

  5 Line In - R (+) R声道线路输入

  6 Line In - L (+) L声道线路输入

  7

  8 Video Out - Composite Video (for ipod colour when slideshow activated) 复合视频输出 (只有彩屏的ipod有效)******

  9

  10

  11 Serial GND RS-232串口 地

  12 Serial TxD RS-232串口 TxD

  13 Serial RxD RS-232串口 RxD

  14

  15 Ground (-) 地 **

  16 USB GND (-) USB电源负极 **

  17

  18 3.3V Power (+) 3.3V电源正极

  19 Firewire Power 12 VDC (+) 1394火线12V电源 正极 ***

  20 Firewire Power 12 VDC (+) 1394火线12V电源 正极***

  21 Accessory Indicator 附件识别接口 ****

  22 FireWire Data TPA (-) 1394火线数据 TPA(-)

  23 USB Power 5 VDC (+) USB 5V 电源 正极

  24 FireWire Data TPA (+) 1394火线数据 TPA(+)

  25 USB Data (-) USB 数据(-)

  26 FireWire Data TPB (-) 1394火线数据 TPA(-)

  27 USB Data (+) USB 数据(+)

  28 FireWire Data TPB (+) 1394火线数据 TPB(+)

  USB接口4针定义

  USB V+(红)

  USB D-(白)

  USB D+(绿)

  USB GND(黑)

  焊接导线用到脚针16 23 25日和27日充电接口的组装

  16 USB GND (-) USB电源负极 **

  23 USB Power 5 VDC (+) USB 5V 电源 正极

  25 USB Data (-) USB 数据(-)

  27 USB Data (+) USB 数据(+)
