电感在隔离接地时候的应用注意事项!!!

录入:edatop.com    点击:

最近碰到一个问题...在设计电路的时候,有些朋友喜欢用电感来隔开地.防止地间的干扰.

这种做法在做一些电路的时候要格外注意,如果不注意,可能会导致设计失败.

下面的情况是在实际工作中碰到的...

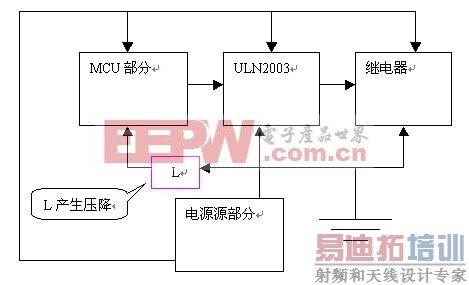

以下面结构图图片为例

点击看大图

大家可以看得出来...上面这个电路由四个部分组成...

电源电路,MCU部分.2003驱动电路.以及继电器电路.

在上面的电路中,MCU是51加上一个74HC04进行反向,再送给ULN2003,驱动继电器.

在上面的电路中,MCU的地通过一个220UH的电感来隔离...防止后级继电器干扰前级的MCU 电路..

看起来上述电路没什么问题...但在实际中发现后级工作有时候不稳定...

在MCU没有输出信号的时候,后级继电器也会有电流流过...

为什么会出现这种情况呢.

我们要从电路的基本上分析起...

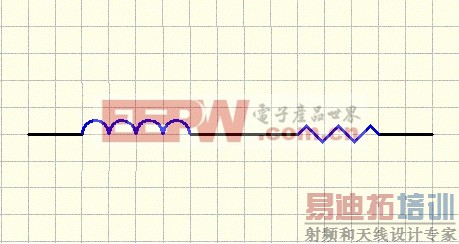

大家知道电感是铜线绕很多圈绕成的,在直流电路中就差不多等效为一个电感串联一个电阻这样子.

点击看大图

大家也知道电阻会产生压降的...压降的大小和流过其电流的大小有关.电流大压降也大.

在上面的电路中,就会出现这种奇怪的现象...

由于MCU部分外接有别的电路,所以电流还是有一点大的.这样在电感上产生的压降也比较大.以致于74HC04输出的低电平电压约为0.3-0.4伏这样子...大家也知道ULN2003内部其实就相当于一个NPN的三极管.有高电压输入的情况下C极上将产生电流...

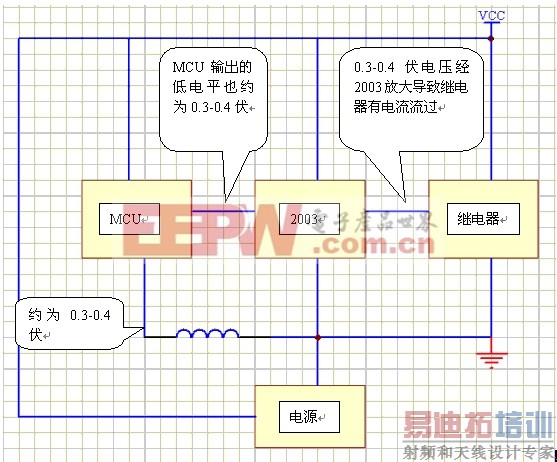

如下图所示:

点击看大图

在上面的实际电路工作中...如果继电器工作电压为12V,没有吸合的情况下,两端应该是12V,可是实际测量电压为8-9V...

经过放大的电流流过继电器...如果在MCU电流消耗突然增加的情况下,可能会导致后级继电器吸合.从而会使电路工作失常引发事故...

在上面的电路中,可以有3种解决方法...

1.可以将电感由地端,改到串在电源端...

2.可以改变驱动方式.

3.最简单的办法,也不用你重新设计或修改电路... 直接短路该电感或改小电感值就可以了.
