移动设备中的功率管理之节能( 二)

录入:edatop.com    点击:

   功率 vs. 电能

  尽管人们在交谈中常常不免把功率和电能对等起来,但我们必须理解这两个概念之间的区别。在 移动 产品平台中,功率和电能的概念定义如下:

  功率 = 电功/时间(瓦特)

  电能 = 功率×时间(焦耳)

  移动设备的功率是指其在每个时间单位内所消耗的电能。相反地,电能则是功率与时间之乘积。由于电池所存储的电能是有限的,电能管理的目的就是要将设备执行每个任务时所需要的电能最小化。在某些情况下,将功率最小化就是将电能消耗最小化,但并非所有情况都是如此。有些任务在执行时,在短时间内以高速度高功率工作所消耗的电能,比长时间以低速度低功率工作消耗的电能要少。

  我们是该降低电能,还是降低功率,取决于应用的不同。那些持续时间固定的任务,例如播放视频或 音频 ,是一个重要的应用类别,其所需的电能和平均消耗功率是成正比的,因为任务的持续时间不变。这一类别的应用包含了等待,要么是在设备开启时等待用户输入,要么是在设备关闭时将数据保存在内存中,或让 时钟 计时。对于这类任务来说,将功率最小化就能将电能最小化。

  因此,在谈到 节能 时,我们必须区分降低功率和降低电能之间的区别。电能和功率是有差别的。电能的公式是功率乘以时间。降低功率并不代表一定降低了电能。

  这里有一个简单的例子。当静态功率可以忽略不计时,对于一个特定的应用,当其完成任务所需周期次数是一样时,不管应用是在短时间内以快速度完成,还是以一半的频率和两倍的时间来完成,所消耗的电能都是一样的。

  但是,当系统中存在较大的静态功率(如偏置电流和泄漏)时,由于在整个活动期间的功率是一样的,以更低速度(或更低功率)运行时的功效就更低。

  我们的目的是要将系统最优化以提高 能效 。功率可以分为两类:静态功率和有源功率。任何DC电流源(如基准电路)、模拟设计甚至是产品的意外短路,都会产生静态功率,而有源功率则来自采用Alpha 开关 的电路的开关行为。

  而在另一方面,电能则是功率与时间的乘积:

  移动设备中的功率管理之节能(二)

  移动设备中的功率管理之节能(二)

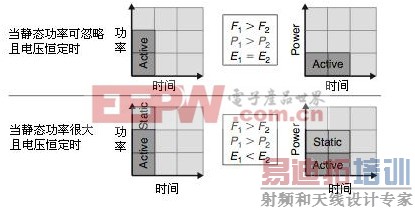

  图4:电能 vs. 功率。

  电能

  - 等于功率和时间之乘积

  - 降低功率 ≠ 降低电能

  降低功率很可能无法降低电能,比如当静态功率较高且频率减半时。虽然总功率降低了,但是由于需要多个时钟周期才能完成一个任务,如果频率减半了,那么就需要两倍的时间来完成,这样将增加执行任务所消耗的电能(如图4)。

  功耗的原理

  本节将概述功耗的原理。互补型金属氧化物 半导体 ( CMOS ) IC 的功耗可以分成动态功耗(开关+短路)和静态功率。下面的等式展示了动态和静态功率的主要原理:

  功率等式:P (平均) = P (开关) + P (短路) + P (静态)

  动态和静态功率的原理

  动态功耗来自电路的活动,是由开关电容和短路电流产生的。

  动态或有源功率=P(电容式开关)+ P(短路电流)

  P(开关)=a电容式开关=a C(V)?2F

  C = 电容负载

  V = 电源 电压

  F = 开关频率

  a = 开关活动

  开关电容是动态功耗的主要来源,是由电容器的充放电产生的。从上面的方程式可以看出,共有4种方法可以降低动态功耗。我们将在随后的章节讨论这些方法。

  P (短路) = V × l 短路P (短路) = 当开关状态下N和P通道同时活动导致暂时短路时产生的Crow-bar电流或过渡电流。

  静态功率=DC功率

  P(静态)= V× 泄漏

  静态或泄漏功耗是电源电压和泄漏电流的产物。泄漏功耗是泄漏 晶体管 和二极管的产物,在活动和静止模式下会自动显现。此外,它还取决于制造过程。静态功率包括次门限泄漏、反偏置泄漏和栅极泄漏电流。
