浅谈Boost升压电路的原理及设计

UC3S42是一种电流型脉宽调制电源芯片，价格低廉，广泛应用于电子信息设备的电源电路设计，常用作隔离回扫式开关电源的控制电路，根据UC3842的功能特点，结合Boost拓扑结构，完全可设计成电流型控制的升压DC/DC电路，且外接元器件少，控制灵活，成本低，输出功率容易做到100W以上，具有其他专用芯片难以实现的功能。

1 UC3842芯片的特点

UC3842工作电压为16~30V，工作电流约15mA。芯片内有一个频率可设置的振荡器;一个能够源出和吸入大电流的图腾式输出结构，特别适用于MOSFET的驱动;一个固定温度补偿的基准电压和高增益误差放大器、电流传感器;具有锁存功能的逻辑电路和能提供逐个脉冲限流控制的PWM比较器，最大占空比可达100%。另外，具有内部保护功能，如滞后式欠压锁定、可控制的输出死区时间等。

由UC3842设计的DC/DC升压电路属于电流型控制，电路中直接用误差信号控制电感峰值电流，然后间接地控制PWM脉冲宽度。这种电流型控制电路的主要特点是：

1)输入电压的变化引起电感电流斜坡的变化，电感电流自动调整而不需要误差放大器输出变化，改善了瞬态电压调整率;

2)电流型控制检测电感电流和开关电流，并在逐个脉冲的基础上同误差放大器的输出比较，控制PWM脉宽，由于电感电流随误差信号的变化而变化，从而更容易设置控制环路，改善了线性调整率;

3)简化了限流电路，在保证电源工作可靠性的同时，电流限制使电感和开关管更有效地工作;

4)电流型控制电路中需要对电感电流的斜坡进行补偿，因为，平均电感电流大小是决定输出大小的因素，在占空比不同的情况下，峰值电感电流的变化不能与平均电感电流变化相对应，特别是占空比，50%的不稳定性，存在难以校正的峰值电流与平均电流的误差，即使占空比50%，也可能发生高频次谐波振荡，因而需要斜坡补偿，使峰值电感电流与平均电感电流变化相一致，但是，同步不失真的斜坡补偿技术实现上有一定的难度。

2 Boost电路结构及特性分析

2.1 由UC3842作为控制的Boost电路结构

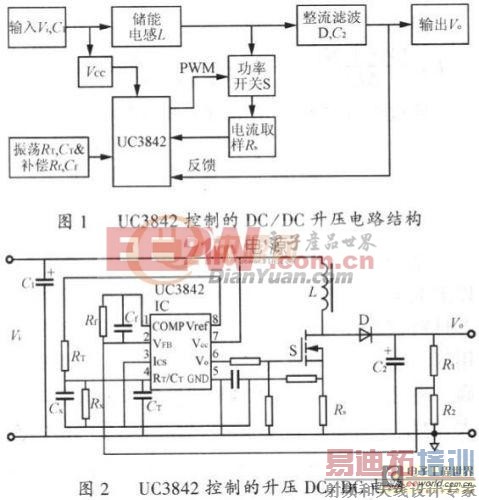

由UC3842控制的Boost拓扑结构及电路分别如图1和图2所示。

图2中输入电压Vi=16~20V，既供给芯片，又供给升压变换。开关管以UC3842设定的频率周期开闭，使电感L储存能量并释放能量。当开关管导通时，电感以Vi/L的速度充电，把能量储存在L中。当开关截止时，L产生反向感应电压，通过二极管D把储存的电能以(Vo-Vi)/L的速度释放到输出电容器C2中。输出电压由传递的能量多少来控制，而传递能量的多少通过电感电流的峰值来控制。

整个稳压过程由二个闭环来控制，即

闭环1 输出电压通过取样后反馈给误差放大器，用于同放大器内部的2.5V基准电压比较后产生误差电压，误差放大器控制由于负载变化造成的输出电压的变化。

闭环2 Rs为开关管源极到公共端间的电流检测电阻，开关管导通期间流经电感L的电流在Rs上产生的电压送至PwM比较器同相输入端，与误差电压进行比较后控制调制脉冲的脉宽，从而保持稳定的输出电压。误差信号实际控制着峰值电感电流。

2.2 Boost升压结构特性分析

Boost升压电路，可以工作在电流断续工作模式(DCM)和电流连续工作模式(CCM)。CCM工作模式适合大功率输出电路，考虑到负载达到lO%以上时，电感电流需保持连续状态，因此，按CCM工作模式来进行特性分析。

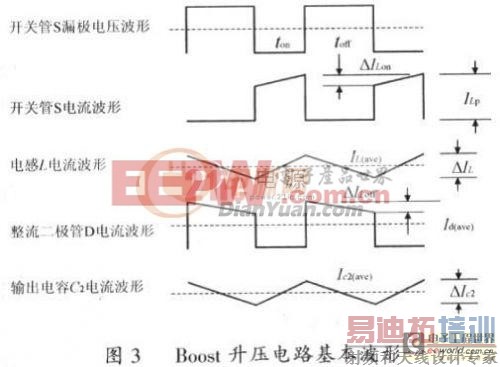

Boost拓扑结构升压电路基本波形如图3所示。

ton时，开关管S为导通状态，二极管D处于截止状态，流经电感L和开关管的电流逐渐增大，电感L两端的电压为Vi，考虑到开关管S漏极对公共端的导通压降Vs，即为Vi-Vs。ton时通过L的电流增加部分△ILon满足式(1)。

式中：Vs为开关管导通时的压降和电流取样电阻Rs上的压降之和，约0.6~0.9V。

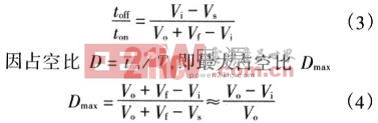

toff时，开关管S截止，二极管D处于导通状态，储存在电感L中的能量提供给输出，流经电感L和二极管D的电流处于减少状态，设二极管D的正向电压为Vf，toff时，电感L两端的电压为Vo+Vf-Vi，电流的减少部分△ILoff满足式(2)。

式中：Vf为整流二极管正向压降，快恢复二极管约0.8V，肖特基二极管约0.5V。
在电路稳定状态下，即从电流连续后到最大输出时，△ILon=△ILoFf，由式(1)和(2)可得

如果忽略电感损耗，电感输入功率等于输出功率，即

由式(4)和式(5)得电感器平均电流

同时由式(1)得电感器电流纹波

式中：f为开关频率。

为保证电流连续，电感电流应满足

考虑到式(6)、式(7)和式(8)，可得到满足电流连续情况下的电感值为

另外，由Boost升压电路结构可知，开关管电流峰值Is(max)=二极管电流峰值Id(max)=电感器电流峰值ILP，

3 样机电路设计

样机的电路图如图2所示，是基于UC3842控制的升压式DC/DC变换器。电路的技术指标为：输入Vi=18V，输出Vo=40V、Io=2A，频率f≈49 kHz，输出纹波噪声1%。

根据技术指标要求，结合Boost电路结构的定性分析，对图2的样机电路设计与关键参数的选择进行具体的说明。

3.1 储能电感L

根据输入电压和输出电压确定最大占空比。由式(4)得

当输出最大负载时至少应满足电路工作在CCM模式下，即必须满足式(9)，

同时考虑在10%额定负载以上电流连续的情况，实际设计时可以假设电路在额定输出时，电感纹波电流为平均电流的20%~30%，因增加△IL可以减小电感L，但为不增加输出纹波电压而须增大输出电容C2，取30%为平衡[p]
