美大学开发出无需外置降压电路的集成型DC-DC转换电路
录入:edatop.com 点击:
美国加州大学伯克利分校(University of California,Berkeley)面向移动产品等开发出了无需外置降压电路的集成型DC-DC转换电路,并在“ISSCC 2013”上发表了相关论文(演讲序号:21.6)。使用该转换电路,锂离子充电电池向SoC等部件供应电压时,可不经由外置降压电路,直接将锂离子电池的输出电压供给部件。

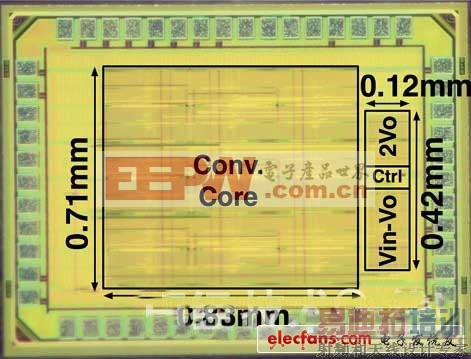

此次开发的芯片
此次开发电路的构成
加州大学伯克利分校开发的是可集成到SoC上、由开关电容器构成的DC-DC转换电路。该DC-DC转换电路由18个转换器单元构成,每个单元由4个电容器和15个开关构成。这样的单元可构成将3.35V以下电压降压至1V的“2/5布局”,以及将3.35V以上电压降压至1V的“1/3布局”两种电路。由此,可持续将通常为3.6V左右的锂离子充电电池输出电压,降至1V输出。
此次的集成型DC-DC转换电路采用65nm工艺的CMOS技术制造。输出密度为0.19W/mm2,转换效率为73%。特点是响应速度快,即使驱动电流在零和最大值之间发生变化,也能在50ps内对其进行跟踪。
