基于WinControl的照明控制设计

1 引言

　　一项优秀照明控制设计完成，必将得到诸如符合节能法规要求、安装成本降低、错误和变更最少，使用简便等许多好处。

　　照明控制设计可以由规定的简单部件号或涉及系统中各个部件、每一条导线和连接点的详尽细节。任何情况下，一个好的设计都应包含下述六个基本要素：

　　a 确定控制策略

　　b 选择元、器件产品

　　c 创建单线布局图

　　d 创建照明控制规划表单

　　e 创建书面技术指标

　　f 在照明设计图上标注控制器件的细目

　　本文简要介绍WinControl在照明控制设计中的应用，供设计者参考。

　　2 照明设计的基本步骤

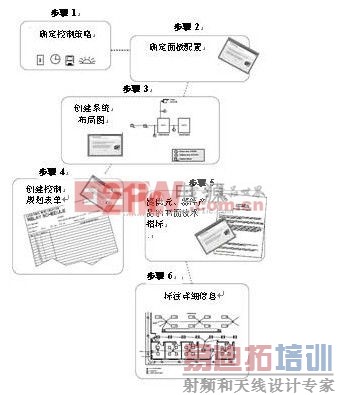

　　照明控制面板系统的设计一般有六个基本步骤，使用WinContro都可自动完成，图1为系统设计基本步骤的简单描述。详尽介绍如下：

图1 系统设计的基本步骤

　　步骤1 确定照明控制策略：如上所述，控制策略是选择实施控制的基础，特别是针对某些并非可选而是关键的强制性法规。

　　步骤2 确定面板配置：采用类似照明控制集成系统，提供既容纳最简单应用程序，又允许构建新功能满足最复杂要求的单一可扩展平台。如通过WinControl软件添加必要的智能卡自动简化设计。表1给出照明控制集成系统中操作可用的智能卡示例。

表1 照明控制集成系统中操作可用的智能卡示例

　　步骤3 创建系统布局图（如图2）：它是照明控制系统整体设计安装的详尽细节描述图，图中应包含。各个控制面板的名称和标签、位置；面板和设备间导线的类型和数量；与任何其它系统或设备如光电池、占用传感器、定时器、报警系统等的连接；关于系统整体布局和设计的其他重要说明。创建系统布局图的步骤可通过WinControl软件全自动地执行，其输出可用任何兼容的CAD程序直接编辑和修改。[p]

图2 WinControl软件创建的系统布局图

　　步骤4 创建控制规划表单：照明控制规划表单实际上是一种用于描述控制对象和如何控制的文档。布局图或技术规格中应填写和包括几种不同的规划。典型控制规划表单记录的信息包括控制面板的总体信息；控制面板的电路或子电路列表；电路、开关、继电器、接触器和通道之间的分配；受控负载的说明；开关的位置和功能。控制规划表单也可使用WinControl自动生成，如图3。

图3 WinControl自动生成的控制规划表单

　　步骤5 提供系统采用产品设备的书面技术规格，给出项目所需设备产品功能和特性明确的书面说明。WinControl会自动生成基于设计过程中所选设备产品的自定义书面文档。

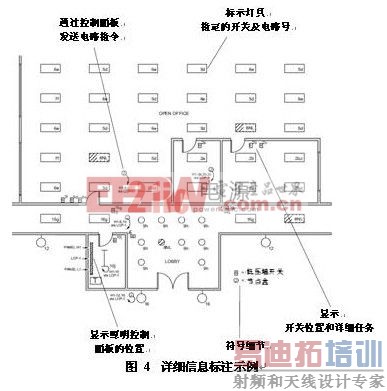

　　步骤6 标注规划的详细信息，包括项目相关的所有面板、开关及设备，它们的实际位置、安装程序、设备间布线的详细信息，如图4。

　　3 结语

　　上述内容设计旨在设计人员在照明控制面板系统的选用、包括各种照明控制配线规划图设计应用的程序技术和技术指标制定等各个方面提供帮助。极有参考价值。
