LLC谐振变换器空载输出电压漂高问题分析解决
摘要:LLC谐振变换拓扑以其高效率、高频化及良好的电磁兼容(EMC)特性等优势获得广泛应用,但实际中空载问题是个难点,空载输出电压漂高是一种常见现象,经常出现超出稳压精度要求的情况,常见解决方案是空载下让LLC工作在打嗝模式或假负载的模式,但打嗝模式会导致较大的空载输出电压纹波,假负载会影响电源效率。总结分析了一种在解决产品实际问题时得出的实用方案,通过实验测试发现初级器件的振荡电压通过变压器传到次级,若开关频率达到设置的最高限制频率,必然导致空载情况下输出电压漂高。通过实验分析得出减小变压器次级绕组端电压振荡的解决方案,经实验验证并应用到实际产品中,取得了良好的效果。
关键词:变换器;空载电压漂高;谐振电感;电压振荡
1 引言
LLC谐振变换拓扑具有高效率、高频化及良好的EMC特性等优势,因此得到广泛应用。但实际应用中,尤其在宽输出电压范围应用中,如通信电源模块中输出电压在0~58 V且输出电流在空载和满载间变化,这种情况下空载、纹波及杂音等问题的处理都存在一定困难。空载输出电压漂高是常见现象,经常出现超出稳压精度要求范围的情况,通常解决方案是空载下让LLC工作在打嗝模式、假负载或PWM模式,打嗝模式会导致较大的输出电压纹波,假负载会影响电源效率,PWM模式会使设计复杂化。
在解决一款200 W电源产品空载问题过程中,发现初级器件的振荡电压通过变压器传到次级,导致次级绕组端电压呈现幅值较大的振荡,若开关频率达到限制的最高频率,必然导致空载下输出电压漂高,通过实验得出一种降低次级绕组输出电压振荡幅度的方案,取得了良好效果。
2 原理与设计

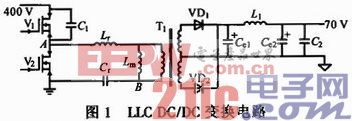

图1为输入交流100~264V,输出直流70V/3A的电源变换器DC/DC主电路原理图。主电路采用半桥LLC拓扑,控制电路采用LLC专用控制芯片L6599,考虑产品成本,谐振电感Lr采用变压器漏感,谐振电路参数:Lr=90μH,励磁电感Lm=700μH,K=Lm/Lr=7.8,谐振电容Cr=0.047 μF,谐振频率
最高开关频率为188 kHz(由控制芯片外围电路设定),图2为由设计参数得出的LLC特性曲线。
