用万用电源板代换电磁灶的故障低压电源
电磁灶低压电源部分的故障率仅次于IGBT击穿故障.维修也较麻烦:采用变压器的低压电源若变压器损坏.除非有原装的.不然不是电压值不对,就是体积太大装不进机壳内:采用开关电源的.如遇到常用的电源集成块.还好办一些:遇到一些没听说过的集成块.往往是一筹莫展:采用分立元器件的低压电源.故障检修更是麻烦。

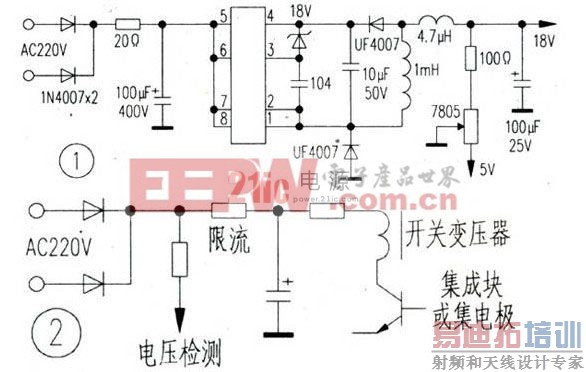

笔者采用一种万用电源板.其尺寸只有6cm×3cm.随便哪一种机型的电磁灶都能装进去(特别是那些超薄机型),且使用灵活性大,适应面广,其原理见图1。
检修时.确认是电磁灶的低压电源故障后.笔者总结的代换方法有以下几种。
1.这种万用电源板(开关电源)必须先把小板的地线和主板的地线接上,才会有电压输出。很多初次使用万用电源板者.都误以为其有两根电源线输入.输出端才有电压输出(这一点要特别注意)。
2.对于图2这种开关电源是最常见的。代换时.可把限流电阻取下.整个电源就切断了。再把万用电源板的+18V、+5V输出接入故障机的+18V、+5V输出端点即可。注意: (1)+18v处有原电源电压反馈稳压二极管、电阻等与原电源相连.一定要取下(断开);不然会把+18V电压拉低,造成代换失败。 (2)有的限流电阻装在10μF/400V电容后边.在取下限流电阻的同时.要把该电容也一起取下(不取会造成该电容上电压过高.电压检测系统出现过压报警),也会造成代换失败。
3.+18V电压分两路.一路通常直接到一只2338或8050*率管的集电极.其基极受控于CPU而控制风扇。另一路经一只限流电阻至IGBT的驱动管(常见的是8050的集电极)。+5v电压一般有两种方法取得:一是经+18V经降压电阻到三端稳压管7805而来:二是原变压器或开关变压器单独绕组提供+10V电压.再经三端稳压管7805而来:个别机型则由431集成块和*率管组成稳压得到+5v电压(可用7805直接代换.关键要分清电路的进端和出端)。只要搞清楚+18V和+5v的接入点,直接用万用电源板的+18V和+5V连接即可。

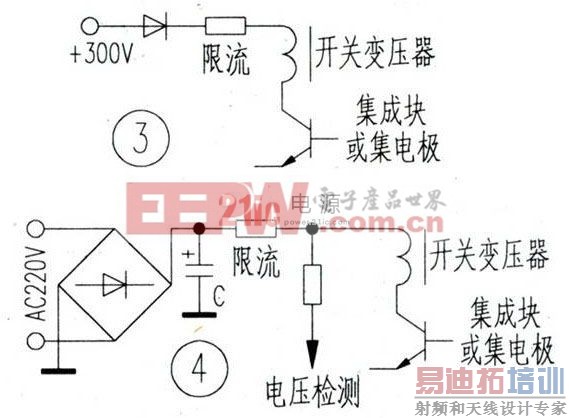

4.图3这种接法的低压电源代换方法是:
取下限流电阻.把万用电源板220V、+18V、+5V接到该故障机电源的对应端点即可。
[p]
5.对于图4接法的低压电源电路.代换时.可把整流小侨堆和滤波电容取下.再按图2所示.用两只二极管接至电压检测端.断开与原开关变压器的连接(如不这样做,也会出现报警不工作)。图4线路常见于容声牌机型的低压电源部分。
6.对于艾美特、格兰式、奔腾等近期机型采用的单独小电源板出故障时.可用此种万用电源板直接代换。
注意:原机小板上标有主板“地”、小板“地”.其实两个“地”在小板内连成一体.故只需接一个地即可。

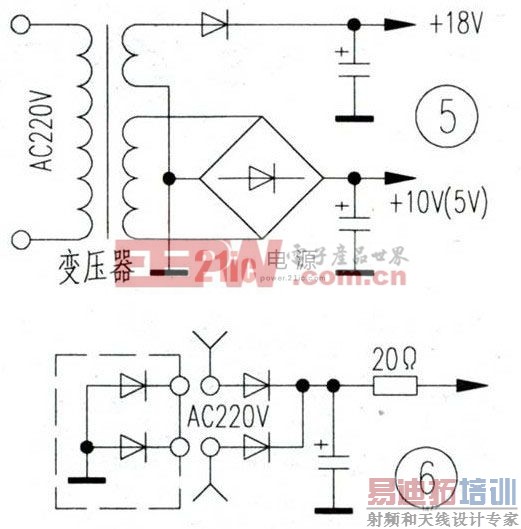

7.对于图5所示的变压器低压电源代换方法是:将变压器拆下、整流二极管取下,将原滤波电容容量微减小些(可减小开机时对万用板电源的冲击)。代换后对电压的适应性更好。在次级电压共地的前提下.均可用万用电源板直接代换。
8.如遇故障机低压电源的变压器次级电压不共用一个地,则要用两只万用电源板代用:一只+18V接IG-BT驱动8050管的集电极.“地”接IGBT和整流主桥堆的“地”。另一只略微改动一下万用电源板.在AC220V接入端焊上两只1N4007二极管.和板上另两只1N4007组成全桥整流(如图6),其输出负极和小板负极相接;再把小板上的+18V稳压管改为12V稳压管.就可将+12V和+5V接入原电源的相应电压点使用。注:2004年以前机型采用次级电压不共地较多.如容声、欧兰斯等品牌,现在不常见到。故改用时.要仔细分辨电压点的位置和作用.以免炸机。

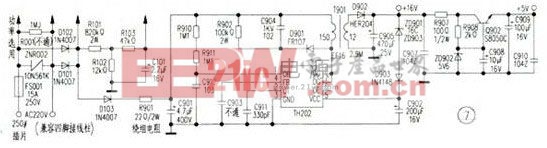

图7为实际电磁灶低压供电部分的电路图。图中.TH202市面上很难寻觅。代换时。只需取下R901(22Ω/2W)线绕电阻、ZD901(16V稳压管),把两只1N4007负端连接至此电源小板20Q电阻前端.主负端连接万用电源板负端.+18V和该机16V处相连.只需三根线就可完成电源部分代换,可谓方便快捷。笔者使用该万用电源板代换八十余台电磁灶皆达到满意效果。
另外.笔者应用图6电路改动原故障机电源后.应用在LED台灯、广告灯上效果也十分理想.发热量很小。笔者相信同行们还可开发更多的用途。
