最大程度地减少电源测量中噪声
录入：edatop.com 点击：
在测量
电源轨
的纹波时，必须尽量减小
噪声
，因为纹波幅度可能很小。
示波器
探头是基本的测量工具，但它们可能引入噪声与误差。地线(如与标准示波器探头连接的那根线)可能增加一些不会出现在示波器轨迹上的电路噪声。线路环就像一根天线，会提取周围的杂散磁场。环路面积越大，提取的噪声就越多。为证明这个理论，可将示波器地线连接到探头尖端，然后到处移动。示波器会随着地线的移动而显示出噪声的增减。用一个示波器探头及其地线和插座可以做一个简单的连接板(图1)。
先去掉探头的外套，暴露出探头尖。在尖端与地线环之间有一个短的距离。你要在两种插座中选一个：一种是弯角(或水平的)插座，一种是垂直插座，类似于图1。将插座的中心脚焊到电源的输出端，其它脚焊至电源的回线。两个插座之间焊接一个0.1μF的表面安装型堆叠式瓷片电容。这个步骤将探头带宽限制在大约5MHz，进一步降低了高频噪声，而让较低频率的纹波通过。图2给出了完整的连接板，图3是电路板的一个逻辑图。将探头尖端插入插座，测量纹波。于是就能得到一个没有尖峰或其它噪声的纹波测量结果。

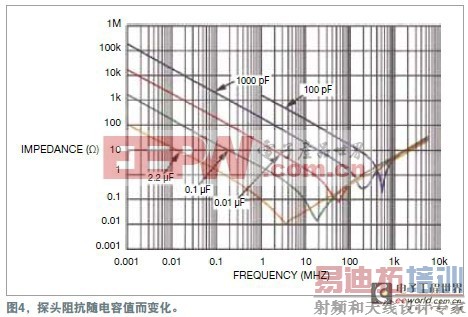

电容应采用多层堆叠式的瓷片电容，因为它能更好地去耦高频噪声。电解电容、纸电容以及塑料薄膜电容都有两片金属箔。金属箔由一片电介质分隔开，这三部分构成一个卷状物。这种结构有自身的电感；因此，当频率高于数兆赫兹时，它更类似于一只电感，而不是电容。图4显示了各种堆叠式瓷片电容值对电源的阻抗。
