电池监视器允许恒功率-升压型转换器

　　有些微控制器允许在一个低于3v的供给电压下进行操作。这项功能允许直接从没有电压降和漏电流的3v碱性或者锂性电池上加电。这个监控电池电压是十分重要的，来确保系统的完整性。在这个设计理念下的电路通过调节推进功率转换器的占空系数来给白色LED背光持续加电。然而，一个ADC通常需要一个固定的 基准电压 （图一），ADC的这个功能需要2个输入引脚。这个设计理念彻底的颠倒了ADC的建筑结构，不用外部引脚就可以提供基准电压的功能。

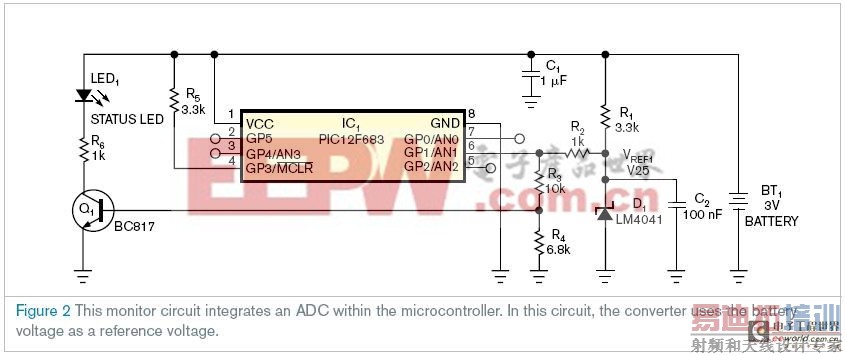

　　监控电路如图2在微控制器里面与一个ADC整合到一起。该转换器使用的电池电压当作基准电压。这一原理就是通常原理的对立，通常原理是：你想要用一个可变的电压参数（电池）来衡量一个固定的电压。对于一个8位的转换器，这个例子的结果是(1.18V/VBAT)×256。注意一个高值可以说明电池电压低。另外，你可以用微控制器连接到参考点的引脚来实现其他的目的。这个例子，通常使用引脚6 作为脉冲指示灯LED1的输出端。然而，暂时的改变端口到模拟输入模式，你可以在0.1 MSEC内完成包括还原，取样，转换在内的电池测量操作。

　　例子对LM4.41使用了一个PIC12F683微控制

器和一个1.25V的基准电压。R1使参考电压偏移。 R2确保微控制器的输出端可以上升到3V，这样就可以不通过破坏D1来开启晶体管Q1。电阻器R3和R4确保在电池测量期间晶体管是不作用的。R2，R3和R4带来了一些衰减，这些衰减你必须考虑到。

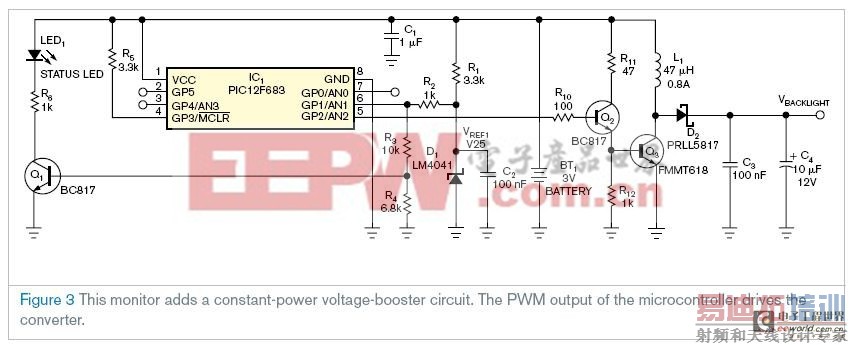

　　图三展示了拥有一个额外的稳频 升压 电路的 监控器 。这个微控制器的PWM输出端驱动转换器。为了从升压器得到恒定的功率，需要的占空系数线性的与ADC的转换值有关系。

　　电池技术在他们放电特性上各有不同。碱性电池有一个高容量但是当一旦操作起来却下降他们的开路电压。开路电压可以提供一个很好的电池电量的评估。然而，碱性电压用样有一个内部电阻并且在提供一个重负载以后呈现一个相位恢复。电阻在低温和低电荷的情况下增加。为了决定电池的状态，你可以在一个高电流负载被激活的前后快速的测量。这种方法便于估计的内部电阻和电池充电。
