NB7232触摸开关电路

录入:edatop.com    点击:

  一、特点

   触摸 开关电路 也叫触摸式调光、开关控制电路,主要用于生活中白炽灯光的控制。它与一个主要由双向可控硅组成的外围电路一起对光源进行调光、开关的触摸式控制,并具有记忆功能。摆脱了传统的机械拨动开关、电位器调光的形式,是一种新颖的升级换代产品。电路由输入缓冲器、锁相环、控制逻辑、亮度记忆、相角指针、数字比较器和输出驱动器组成。其框图见图1。

触摸开关电路
图1

  二、工作原理

  电路的基本工作原理为:人体带电与市电同频,当人体接触触摸片时,经输入缓冲级的削波、放大、整形,成为标准的MOS电平。触摸持续时间大于32毫秒、小于332毫秒时,控制逻辑部分控制电路呈开关工作状态。当触摸持续时间大于332毫秒时,控制逻辑部分控制电路呈调光工作状态,输出触发脉冲相位角在41°~159°之间连续周期变化,并根据人眼的感受力,分为快、慢和暂歇三个过程。当触摸结束时,亮度记忆对该时相位角进行记忆,若再施与大于32毫秒、小于332毫秒的触摸,电路呈关状态时,相位角仍由该部分记忆,保证电路在下一次开状态时,保持原选定相位角,光源保持原亮度。触发脉冲与市电的同步,由锁相环保证电路的工作时钟,也均由其产生。同时,电路还具有遥控(即远端触发)功能和渐睡(即由亮至暗,最后关闭)功能,其延续时间由外电路设置。

  三、管脚排列及说明

  管脚功能见图2。

管脚功能图
图2

  1. Vss—5V。脉冲触发。

  2. Doze—渐暗功能。导通角最大(159°)时,施于83±3个脉冲,导通角从159°连续变至40°,最后截止(不输出触发脉冲)。

  3. Cap—锁相环。外接滤波电容(0.47μF)。

  4. Syn—同步信号(市电频率)输入端。

  5. Sen2—触摸片。人体触摸点,低电平触发。

  6. Sala—遥控点。高电平触发。

  7. VDD—0V。

  8. Out—输出触发脉冲。

  四、主要技术指标

  电源电压:5V;电源电流:1.5~2.5mA;输出脉宽:40ms;输出驱动电流:≥2.5mA;输出触发脉冲导通角41°~159°;输出触发脉冲幅度:Vss-3V;调光周期(从最亮到最亮):4.2s;渐暗脉冲:83±3。

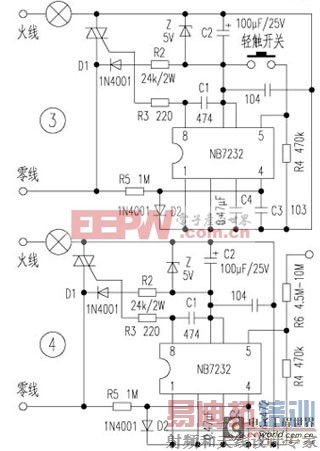

  五、典型应用电路图

  见图3(按钮式)和图4(触摸式)。
