具独立输入的双通道 750mA / 250mA线性 LDO 稳压器可提供超低噪声

录入:edatop.com    点击:

凌力尔特公司(Linear Technology Corporation) 推出双通道、低噪声、低压差稳压器 LT3030,该器件每个通道都具备独立的输入和独立的停机控制。这款器件在一个通道提供高达750mA 的连续输出电流,而另一个通道提供250mA,在满负载时仅有300mV 的低压差电压。LT3030 具备1.8V 至20V 的宽输入电压范围,提供低至1.215V 和高达19.5V 的输出电压。该器件在10Hz 至100kHz 的宽带宽范围内具备 20μVRMS超低噪声,每个通道具备精确的停机/UVLO 门限,还具备跟踪/排序功能和两个PWRGD 标记以指示每通道输出稳定。LT3030 具备全面的功能,工作时每稳压器具有115μA/70μA的低静态电流,停机时每通道 1μA,从而使该器件非常适用于电池供电的“保持有效”系统,这类系统需要最佳运行时间以及微处理器内核逻辑电源、跟踪/排序电源和通用电压转换。

LT3030 可用非常小和低成本陶瓷输出电容器工作,从而优化了稳定性和瞬态响应。该器件在750mA 通道用仅为 10μF的陶瓷输出电容器就可稳定,在250mA 通道则用 3.3μF的陶瓷输出电容器即可。内部保护电路的功能包括电池反向保护、从输出到输入无反向电流、具折返的电流限制以及热停机。如果两个通道中的任一个出现过载或故障情况,那么热停机电路保护两个通道。

LT3030 紧凑封装提供的热阻相当于大得多的传统封装。该器件采用20 引线耐热增强型TSSOP 和28 引线4mm x 5mm QFN 封装。该器件提供多种级别/温度范围版本,包括-40°C 至+125°C的E 和I 级、-40°C 至+150°C 的H 级和-55°C 至+150°C 的高可靠性MP 级版本。E 级版本的千片批购价为每片3.27 美元。如需更多信息,请登录www.linear.com.cn/product/LT3030。

具独立输入的双通道 750mA / 250mA线性 LDO 稳压器可提供超低噪声

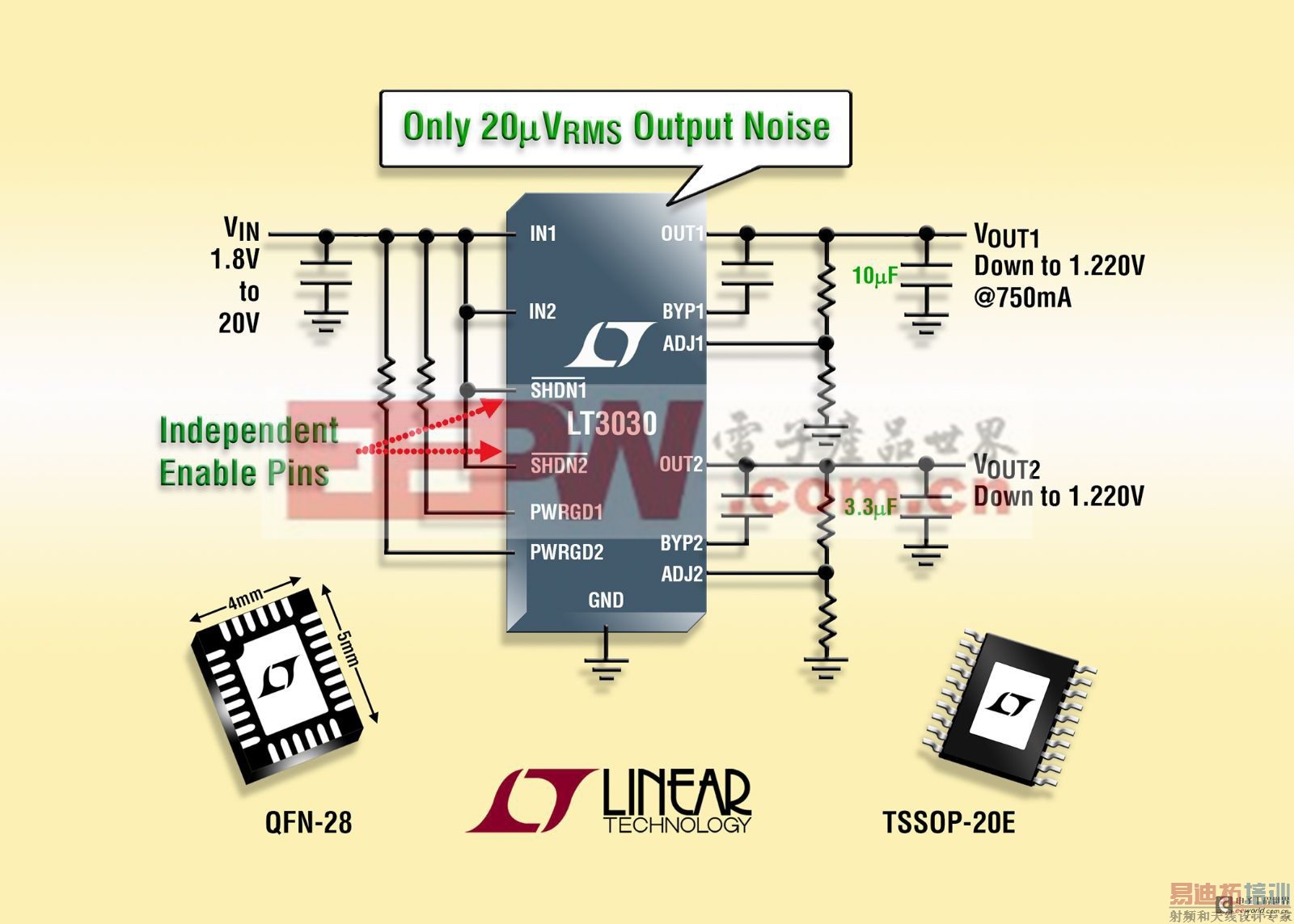

照片说明:双通道750mA/250mA 超低噪声LDO

性能概要:LT3030

· 输出电流:750mA/250mA

· 低压差电压:300mV

· 低噪声:20μVRMS(10Hz 至100kHz)

· 低静态电流:110μA/70μA

· 宽输入电压范围:1.8V 至20V

· 可调输出电压:1.215V 至19.5V

· 采用10μF/3.3μF最小值的陶瓷输出电容器可稳定

· 停机电流1μA

· 电池反向保护

· 从输出到输入无反向电流

· 热停机和具折返的电流限制

· 用于停机逻辑或UVLO 功能的精确门限

· 每个输出都有PWRGD 标记

· 耐热增强型TSSOP-20E 和4mm x 5mm QFN-28 封装
