基于MOSFET设计优化的功率驱动电路

摘要：在分析了功率MOSFET其结构特性的基础上，讨论驱动电路的设计，从而优化MOSFET的驱动性能，提高设计的可靠性。
关键词：MOSFET；急聚点；损耗

功率MOSFET具有开关速度快，导通电阻小等优点，因此在开关电源，电机控制等电子系统中的应用越来越广，通常在实际的设计过程中，对其驱动电路以及驱动电路的参数调整并不十分关注，尤其是从来没有对MOSFET其内部的微观结构去考虑驱动电路的设计，导致在实际的应用中，MOSFFT产生一定的失效率。本文将讨论这些细节的问题，从而优化MOSFET的驱动性能，提高整个系统的可靠性。

1 功率MOSFET的栅极模型
通常从外部来看，MOSFET是一个独立的器件，事实上，在其内部，由许多个单元(小的MOSFET)并联组成，如图1所示。MOSFET的结构确定了其栅极电路为RC网络。

在MOSFET关断过程中，MOSFET的栅极电压下降，从其等效模型可以得出，在晶元边缘的单元首先达到栅极关断电压而后关断。如果MOSF ET所加的负载为感性负载，由于电感电流不能突变，导致流过MOSFET的电流向晶元的中间流动，如图2所示。这样就会造成MOSFET局部单元过热而导致MOSFET局部单元损坏。如果加快MOSFET的关断速度，以尽量让MOSFET快速关断，不让能量产生急聚点，这样就不会因局部单元过热而损坏MOSFET。

MOSFET的关断过程是一个由稳态向非稳态过渡的过程，与此相反，MOSFET在开通时，由于负载的电流是随着单元的逐渐开通而不断增加的。因此是一个向稳态过渡的过程，不会出现关断时产生的能量聚集点。因此，MOSFET在关断时应提供足够的放电电流让其快速关断，这样做不仅是为了提高开关速度而降低开关损耗，同时也是为了让非稳态过程尽量短，不至产生局部过热点。
[p]
2 功率MOSFET热不稳定性
如下图3所示MOSFET处于饱和区时漏极电流和栅极电乐的关系曲线，用公式可表示为：
ID=K(VGS-VTH)2
其中，对于特定的MOSFET，K为常数。因此，MOSFET处于饱和状态时ID与VGS是平方的关系。

由图3可知，当MOSFET处于饱和区并且IDID0时，随温度的变化是正温度系数，而ID>ID0时，ID随温度的变化是负温度系数。因为MOSFET是由很多小的单元组成，当IDID0且处于饱和区时，如果部分单元温度偏高，那么这些单元会趋向流过更多的电流，继而温度会更高，因此这是一个正反馈过程，MOSFET最终会因为局部过热而损坏。由于功率MOSFET在开通和关断的过程中是工作在饱和区，因此应提高开关速度，缩短这样的热不稳定过程。

3 应用电路实例分析

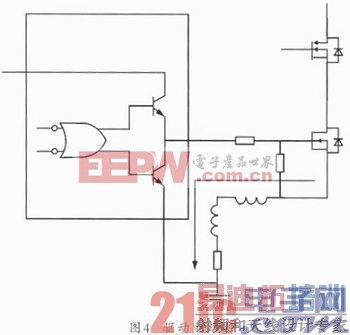

在实际的驱动电路设计过程中采用控制芯片MC33035驱动，PWM在下桥臂。当MOSFET管IRF250关断时，栅极通过电阻R6和MC33035的下驱
动对地直接放电。由于MOSFET管在关断时电流迅速减小，回在PCB和电流检测电阻的寄生电感上产生感应电势，感应电势的大小，方向如红线所示。这样会使MOSFET管的源极和MC33035驱动的参考电压发生相对变化，这种变化降低了MC33035相对于IRF250管源极的的驱动电压，从而降低了驱动能力，使关断速度变慢。

在实际电路测得、以及MC33035的输出波形图中发现，当VGS低于某一数值之后，由于反电势的影响，驱动线路已经几乎不能通过电阻R6给栅极提供放电电流，导致MOSFET的关断变慢。同时分别在在不同的开关频率下，检测MOSFET管的发热情况。可以从数据中总结出，在慢速开关情况下MOSFET的局部温度要高于快速开关情况下的温度，过慢的开关速度会导致MOSFET因局部温度过高而提前失效。

4 结束语
通过具体电路的实验，可以总结出过慢的开关频率会增加MOSFET的开关损耗，同时由于栅极RC网络延迟和MOSFET本身的热不稳定性产生局部过热，使MOSFET提前失效。过快的开关速度产生较大的导通的浪涌电流以及开关躁声及电压尖峰。设计驱动线路和PCB布线时，减小主回路PCB和电流检测电阻的寄生电感对开关波形的影响，布线时应使大电流环路尽量小并且使用较宽的走线。
