功耗为4mW的低工作周期LED闪灯

录入:edatop.com    点击:

电池供电设备通常都有一个电源指示灯。但这个指示灯可能消耗不小的功率。用低工作周期的闪灯,可提供对开机状态的适当提示,这种情况下可使用本文所描述的简单电路。

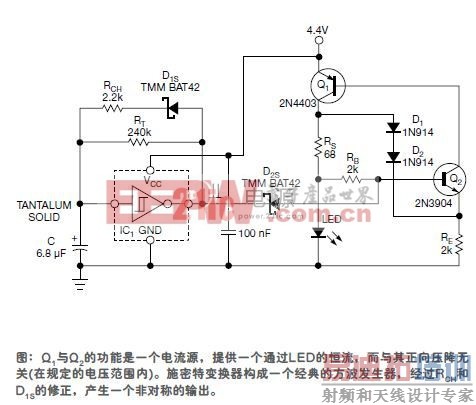

SN74AHC1G14 是一只微型的单施密特触发器逻辑反相器,再加上两只电阻,一只肖特基二极管和一只电容,就构成了闪灯的时序发生器,如图所示。输出波形的周期大约为

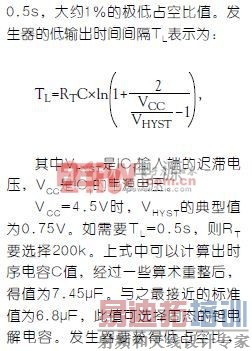

功耗为4mW的低工作周期LED闪灯

就要加快电容C 的充电时间, 以缩短高输出时间TL。实现方法是增加电阻RCH以及串联的肖特基二极管D1S。D1S的正向压降不超过200mV,可以忽略不计。LED的点亮时间大约为(1/100)×TL≈5ms。

功耗为4mW的低工作周期LED闪灯

LED驱动器包括一个PNP双极晶体管Q1和一个NPN双极晶体管Q2。Q1与Q2构成一个可转换电流源。当肖特基二极管D2S阴极有高逻辑电平时,LED通过一个恒流,电流值约为IO≈0.7V/RS,本电路中为10mA。

串联的硅二极管D1与D2提供了强大的非线性负反馈功能。如果出于任何原因,检测电阻RS上的压降上升,则D1到D2的连接会迫使Q2射极电压产生几乎相同的提升。这个提升减少了Q2集电极电流,因此也减小了Q1基极电流,形成闭合回路。最后的结果是降低了Q1集电极电流,使其保持一个恒定值。

注意,当IC1的输出为低时,通过D2S和电阻RB的电流可以忽略。这是因为,当IC1输出低时,Q2的基极保持为低,使其与电流源均关断。当电流源关断时,LED也熄灭,此时只有微安级的泄漏电流通过D2S和RB。如果全采用表面安装元件,则电路可以做在一块不大于16mm×16mm的板子上。

本工作获得了斯洛伐克研究开发署的支持,合同号为APVV-0062-11s。
