消除串扰自激的工程应用实例

摘要：在实际工程中，系统在设计加工出来以后，电路结构都已经确定，但是在调试过程中会出现各种问题，要求有大量调试的经验。文章以C波段的接收机的调试为例，给出了几种消除串扰自激的实例应用，从而很好的解决了射频高增益放大器由于串扰信号进入而引起自激的现象，使得系统工作状态正常稳定，为工程实践提出一些经验，借鉴。
关键词：串扰；自激；射频放大器

1 自激的原理
自激振荡是指在没有任何输入的情况下，放大电路也能够输出一定幅度和频率的信号的一种现象。其产生的原理图如图1所示：

当开关处在状态1时，放大电路没有反馈，这时
U0=AuUi (1)
当开关处在状态2时，放大电路有反馈此时
U0=AuUf (2)
如果满足条件Ui=Uf，那么即使开关处在状态2时，这时没有输入信号Ui，电路也会有稳定输出。从下列公式

可以推导出自激产生的条件为：
AuF=1 (4)
即：|Au|∠φA·|F|∠φF=1 (5)
分解为单独的幅度和相位条件就上面的条件就变成两个条件，分别是幅度条件：
|AuF|=1 (6)
相位条件：
φA+φF=±2nπ (7)
这里的n是整数。从振荡的幅度条件可以看出要产生振荡反馈量要足够，而从相位条件则可以看出要形成自激振荡则必要要有正反馈的存在。并且在起振的过程中要满足条件|AuF|>1，而在振荡电路达到稳定状态时则要满足|AuF|=1。而要形成自激振荡，电路本身则需要几个必不可少的环节：首先是放大电路，其次是正反馈网络，选频网络，还有最后的稳幅环节。只有这几个部分同时具备才能够形成能够稳定振荡的电路，这样当电路中有任何扰动信号作为起始信号的时候，就会发生自激振荡。
[p] [p]
4 解决的方式方法
根据射频放大器自激的有关理论可知：自激振荡主要是由于系统结构布局，PCB布线不合理等造成。由于在射频特性下分布电容及电感会造成寄生反馈，又由于两个放大器输入与输出端口靠的太近，且接地本身不是理想的接地，又因为两个放大器之间用的是同一组供电电源，所以很容易造成信号的串扰，当这些信号满足自激振荡条件时，就会产生正反馈，从而电路发生自激。另外腔体空间比较小当加入盖板时候，空间的辐射不能被很好吸收，也会进入放大器，从而产生串扰信号。可能的串扰信号来源分析具体如图4所示：

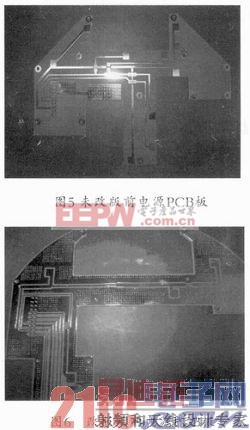

根据微波射频电路板设计原则，首先我们对PCB板进行了改版，电路板上就近接地，并大面积铺地，这样子可以使一些信号直接入地，如图5、图6所示。

[p]
