采用LNK603DG设计的2.4W充电器

录入:edatop.com    点击:

摘要:

工作原理

如图所示为一个2.4 W恒压/恒流(CV/CC)通用输入充电器电源的电路图,该设计采用了Power Integrations的LinkSwitch系列产品LNK-603DG.本设计适用于无绳电话基座充电器或任何有恒压/恒流特性要求的类似应用。本文档包括电源规格、电路图、物料清单、变压器规格文件、印刷电路板布局及性能数据。

设计特色

采用革新性控制概念,能够实现元件数量少、成本极低的解决方案

初级侧控制省去了次级侧控制器和光耦器

恒压(CV)精度:±5%

恒流(CC)精度:±10%

带迟滞恢复的过热保护功能可确保PCB温度在所有条件下均处于安全范围内

自动重启动:输出短路和开环保护

极高能效

整个负载范围内的平均效率:75%(能源之星2.0要求为67%)

空载输入能耗:在230 VAC输入情况下30 mW

超低漏电流:在265 VAC输入情况下5 μA(无需Y电容)

轻松满足以下标准要求:

EN55022和CISPR-22 B级传导EMI要求(EMI裕量>10 dBμV)

IEC 61000-4-5 3级AC输入浪涌(10 kV共模)

IEC 61000-4-2 静电放电抗扰度(范围为±15 kV)

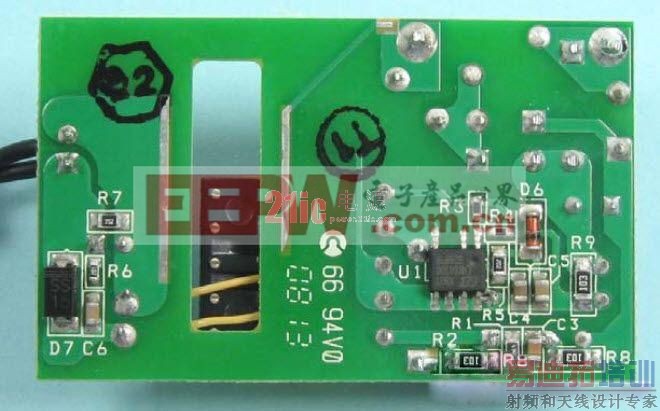

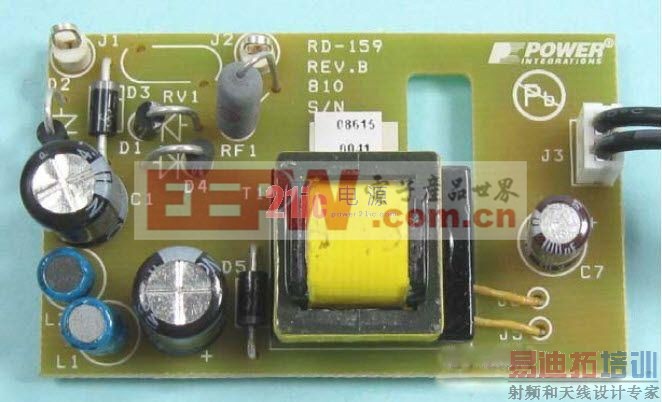

具备10kV共模浪涌抵抗能力的2.4W充电器PCB实物图
具备10kV共模浪涌抵抗能力的2.4W充电器PCB实物图

具备10kV共模浪涌抵抗能力的2.4W充电器PCB实物图[p]

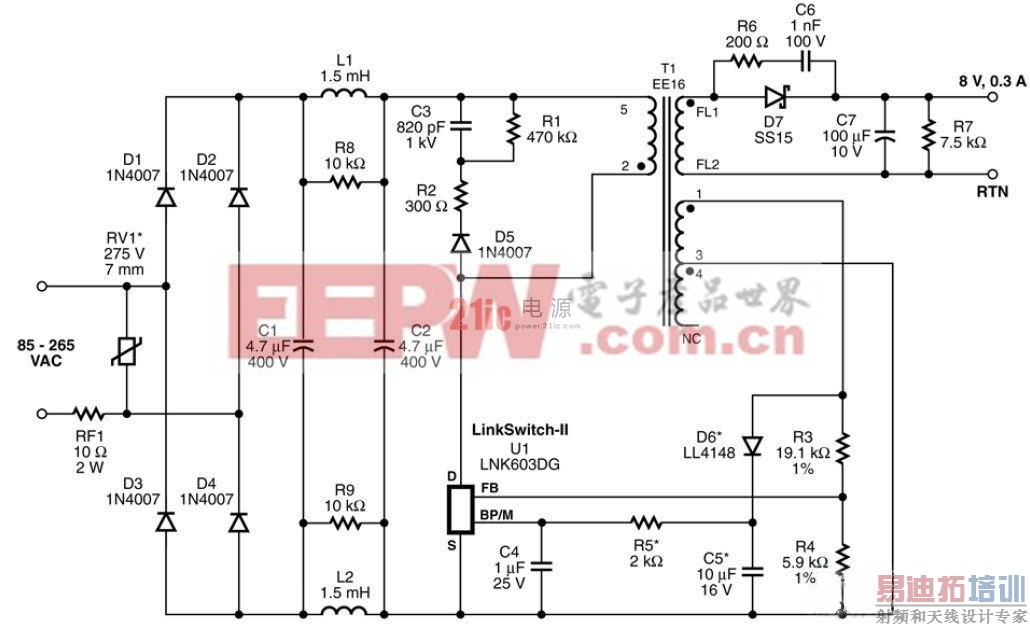

具备10kV共模浪涌抵抗能力的2.4W充电器电路图

具备10kV共模浪涌抵抗能力的2.4W充电器电路图

具备10kV共模浪涌抵抗能力的2.4W充电器PCB布局

具备10kV共模浪涌抵抗能力的2.4W充电器PCB布局


具备10kV共模浪涌抵抗能力的2.4W充电器元件清单
