脉搏信号调理电路的设计

录入：edatop.com 点击：

摘要：脉搏作为人体重要的生理及病理参数之一，其信号具有重要的研究价值。针对其信号微弱、频率低且易受干扰的特点，文中首先提出了信号调理电路设计的要求，然后有针对性地选择元器件并设计硬件电路，最后对所设计的硬件电路进行实际测试。结果表明该调理电路具有输出波形稳定、噪声小和共模抑制比高的特点，提高了脉搏信号采集的精度。
关键词：脉搏；信号调理；电路设计

脉搏是人体的重要生理参数之一，它携带了丰富的生理和病理信息，具有重要的生理和诊断参考价值，但脉搏信号在强噪声背景下的低频微弱信号，具有随机性强、频率低的特点，极易受到检测系统内部噪声和外界环境(环境、温度)的干扰，因此必须对检测到的脉搏信号做一系列的处理(滤除噪声和干扰)，才可获得高保真的脉搏信息，为进一步从医学角度分析研究脉搏信息提供准确、有效的数据源。因此，研究脉搏信号调理电路对整个脉搏信号检测系统具有十分重要的意义。

1 调理电路总体设计
脉搏信号幅度小、频率低，极易被噪声湮没，减少甚至消除这些噪声干扰是有效识别脉搏信号特征参数的因素。信号调理电路作为信号采集单元的重要组成部分，其稳定性和可靠性直接决定了脉搏信号的真实性与有效性。
1．1 调理电路设计要求
脉搏信号取自人体浅表动脉，信号源阻抗较大，且幅度小、频率低，极易被噪声湮没。因此，对脉搏信号调理电路有如下要求： (1)高输入阻抗。由于信号源阻抗较高，脉搏信号很微弱，若输入阻抗不高，经分压后信号会更小，会使脉搏信号有严重损失；(2)高增益。脉搏信号属于微弱信号，只有较高的放大倍数才能提高脉搏信号采集的精度；(3)高共模抑制比。主要是消除市电50 Hz的工频干扰；(4)低噪声。使噪声信号不湮没信号微弱且信噪比低的脉搏信号；(5)低漂移。防止高放大倍数的放大电路出现饱和现象；(6)合适的带宽。以有效地抑制噪声，防止采样混叠；(7)高安全性。确保人体的绝对安全，主要对电气特性的要求。
1．2 调理电路设计方案
基于脉搏信号的上述特征和调理电路设计要求，本文设计的高性能脉搏信号调理电路由一级放大电路、调零电路、工频限波电路、带通滤波电路和二级放大电路组成，其原理框图如图1所示。

调理电路的工作流程为，一级放大电路对检测到的脉搏信号，进行线性放大，经调零电路抑制零漂后，传送至限波电路和带通滤波电路，滤除杂波干扰信号；再经二级放大电路送至A／D转换部分进行信号采样。

2 硬件电路设计
2．1 一级放大电路设计

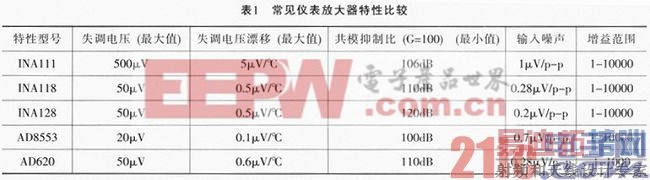

一级放大电路是调理电路设计中的第一个关键点，实现对检测到的脉搏信号进行线性放大和抑制干扰信号的功能，其性能的优劣直接决定了后续系统对数据分析处理的真实性。针对脉搏信号的特点，应当采用适当增益、低功耗、低噪声、高输入阻抗、高共模抑制比、线性工作范围宽和低零点漂移的并联差动三运放仪表放大器。目前比较常见的用于脉搏信号检测的仪表放大器有INA111、INA118、INA128、AD8553和AD620。其主要特性比较如表1所示。

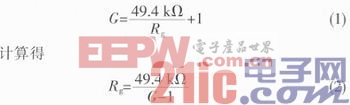

针对脉搏信号采集的要求，经综合分析比较，本电路选择体积小、功耗低、噪声小及供电电源范围广的AD620作为一级放大电路的主体芯片。具体电路如图2所示。AD620使用方便，增益可通过改变放大器第1和第8引脚之间的电阻来调节，计算公式如下

有用信号和噪声同时经过这一级，如果放大倍数过大，噪声也被放大，如果噪声幅度过大，则不利于后级处理，即后级难以有效消除噪声。所以，一级放大电路放大倍数不宜过大，本级增益设置为11，此时引脚1和8之间接一个精度为0．01％、阻值为4．99 kΩ的金属膜电阻。

2．2 调零电路设计
调零电路，实现进一步抑制由于肌肉抖动、人体紧张、呼吸颤抖等因素引起的基线漂移的功能，从而保证在输入为零的时候，整个电路的输出为零。本电路采用广泛应用的同相端调零电路，电路如图3所示。

此电路中，调整电压加在同相输入端。考虑到经一级放大电路处理后的脉搏信号是毫伏级，此处设置R3和R5的阻值分别为100 kΩ和500 Ω，构成200：1的分压电路，R5两端将得到失调电压调整范围，由下式决定：
失调电压调整范围=±Vss(R5／R3) (3)
其中Vss=+3．3 V，R5两端将得到±16．5 mV的失调电压调整范围，能够满足调零要求。[p]
2．3 工频限波电路设计

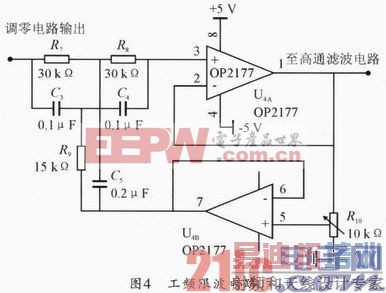

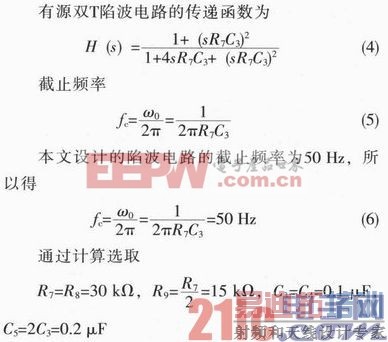

工频限波电路采用双T限波电路，实现对50 Hz的工频干扰的抑制。工频干扰通过电磁感应的方式从人体、导线等多种途径窜入电路，尤其是脉搏信号很微弱，工频干扰尤为严重，可将有用信号全部湮没。因此，采用有源双T带阻滤波电路来抑制脉搏信号测量中的50 Hz的工频干扰，电路原理图如图4所示。

2．4 带通滤波电路设计
人体正常的脉率为60～100次／分钟，即1～1．67Hz，其不同人的脉搏频率可能不一样，但最高频率不超过40 Hz。从脉搏功率谱的能量分布来看，99％的能量集中在0．5～10 Hz之间。脉搏信号的最低频率只有0．5 Hz，为降低信号因相移产生的线性失真，其低频截止频率要达到最低频率的1／10，即0．05 Hz。其最高频率不超过40 Hz，故高频截止频率选择40 Hz。该电路的频带范围大约是0．05～40Hz，该范围内包含了脉搏信号的主要能量成分，能将脉搏信号的有用成分从采集到的信号中分离出来。
经比较分析有源滤波器和无源滤波器的性能特点，结合脉搏信号频率较低的特点，本文选用有源滤波器。
(1)高通滤波器的设计

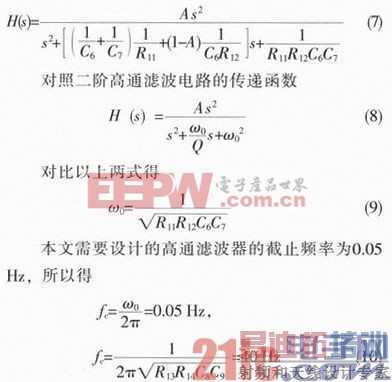

本文高通滤波电路采用二阶Sallen-Key高通滤波电路，电路如图5所示。
