PCB navigator同步问题解决
录入:edatop.com 点击:
昨天作最后的项目评审,要进行同步评审,苦于从AD6转到pads+Orcad要使用第三方软件进行同步,搞了好久终于搞定了!
现在把过程记录下来,大家分享下!

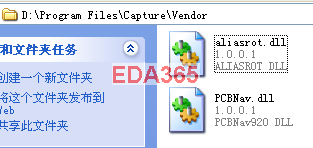

首先是安装capture,这个就不多说了。安装pcbnavigator到capture目录下,(capture用的是10.5,navigator用的是5.1)。注意安装完成后要将pcbnav.dl,放置在vendor目录下,注意lpcbnav.dl的版本号(必须是下图所示版本,其他版本的我试过不行,会提示MFC错误)

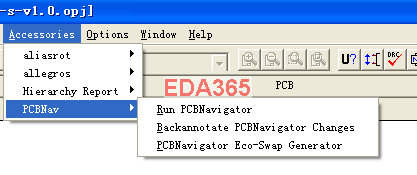

安装完成后打开capture可以在看到PCB navigator选项:
我激动了,打开软件准备做同步检查结果还是提示MFC错误,google下提示必须重启电脑,重启后依然是MFC错误提示,不过这次可以进入pcb navigator界面了。继续查看是这跟换PCBnav.DLL的版本,换成如图一所示版本,启动一切OK。
进入PCB navgitor界面选择了pads layout2005结果不能同步?(我pad是的版本是pads2005 SP2 中文绿色精简版的),试着将连接选项设置为pads layout2004,可以正常同步!难道PCB navigator在吹牛?
做检查,修改,知道OK!小弟第一次分享经验,大家看看....
现在把过程记录下来,大家分享下!
首先是安装capture,这个就不多说了。安装pcbnavigator到capture目录下,(capture用的是10.5,navigator用的是5.1)。注意安装完成后要将pcbnav.dl,放置在vendor目录下,注意lpcbnav.dl的版本号(必须是下图所示版本,其他版本的我试过不行,会提示MFC错误)
安装完成后打开capture可以在看到PCB navigator选项:
我激动了,打开软件准备做同步检查结果还是提示MFC错误,google下提示必须重启电脑,重启后依然是MFC错误提示,不过这次可以进入pcb navigator界面了。继续查看是这跟换PCBnav.DLL的版本,换成如图一所示版本,启动一切OK。
进入PCB navgitor界面选择了pads layout2005结果不能同步?(我pad是的版本是pads2005 SP2 中文绿色精简版的),试着将连接选项设置为pads layout2004,可以正常同步!难道PCB navigator在吹牛?
做检查,修改,知道OK!小弟第一次分享经验,大家看看....
