求助，如何将250层还原到28层
录入：edatop.com 点击：
POWERpcb的板层设置里面,右下角有个Max Layers,点击以后最大的层面到250层,要怎样修正到28层呢,没办法还原了！
因为有些LAYOUT设计中用的就是最大的层面250,画的PCB档案文件里面的封装保存后,在原有的28层设置的PCB档案中就不可以用.
请教高手,要怎么还原?
因为有些LAYOUT设计中用的就是最大的层面250,画的PCB档案文件里面的封装保存后,在原有的28层设置的PCB档案中就不可以用.
请教高手,要怎么还原?

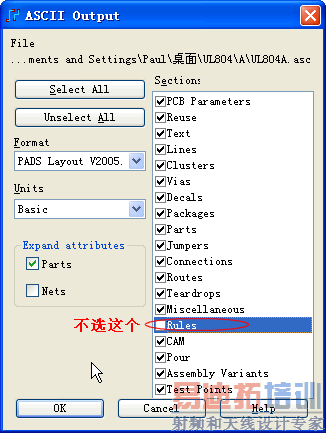

Original posted by saga.xu at 2008-8-1 11:14 按照此方法,再将asc导入时出错,不行呀 忘记了，应该导出到V3.5的格式 真是利害，搞定了，非常感谢！ 谢谢分享～ 没错 就这样做 谢谢啊，好像我们老大还方法，问他的时候 厉害，以前也遇到这问题了，就是不知道怎么整 顶个，还真是没注意过这个问题，呵呵 谢谢分享～ 谢谢分享 牛X啊，又学了一招 学习了 建议改为3.0的ASC 导出，之后再重新导入。
我以前也遇到过
