问题：在哪里设置可以把K脚的这个焊盘敷成实心的焊盘而不是敷成线的形式连接的敷铜？
录入：edatop.com 点击：

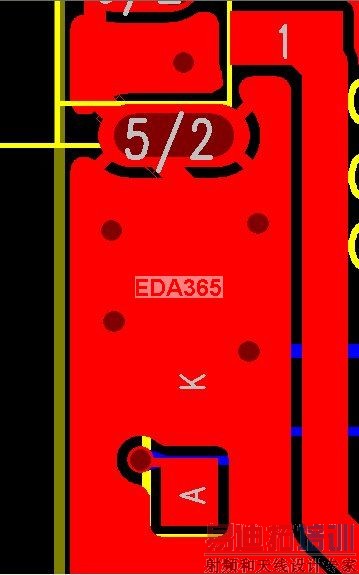

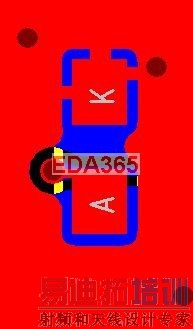

请教一下，在哪里设置可以把图中的K脚这个焊盘敷成实心的铜而不是敷成连线的敷铜？会的帮忙回答一下，谢谢。

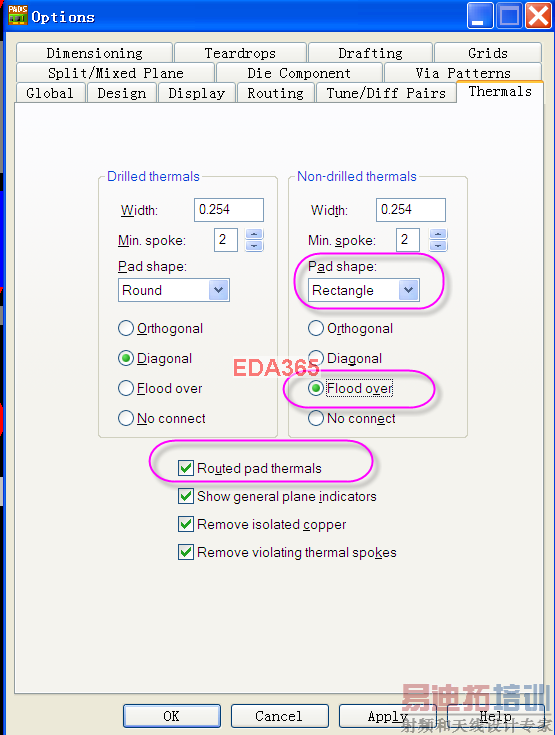

CTRL+ENTER进行属性设置:
谢谢。
建议lz去学学英语。

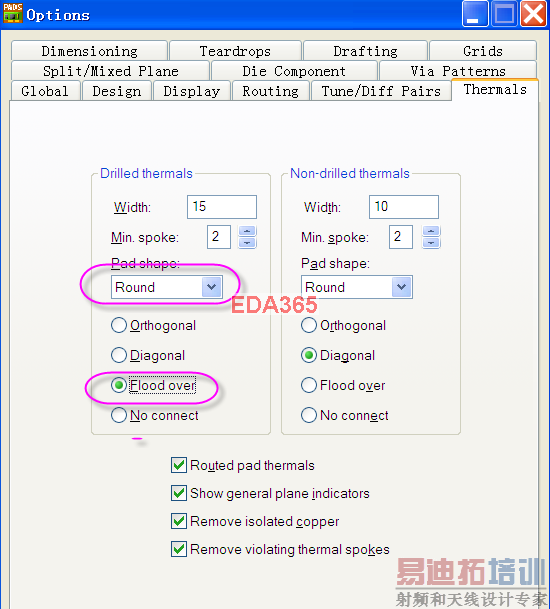

pda shape选项焊盘形状楼主应该只是把圆形的焊盘设置成铺成实心焊盘了其他形状的没设吧

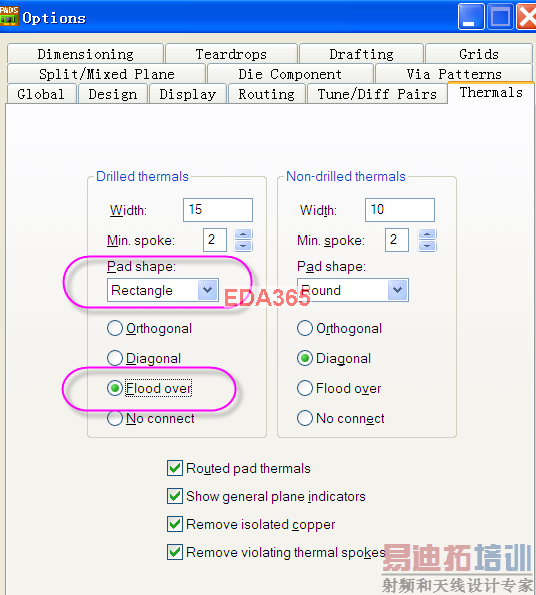

同2樓把左邊的Drilled thermals也設成Flood over即可
我是英语盲人。
”Routed pad thermals“是”使已经走线的元件焊盘成为热焊盘“的选项。
一般情况下，如果某个元件焊盘已经有导线相连，那么该元件焊盘不会成为热焊盘。

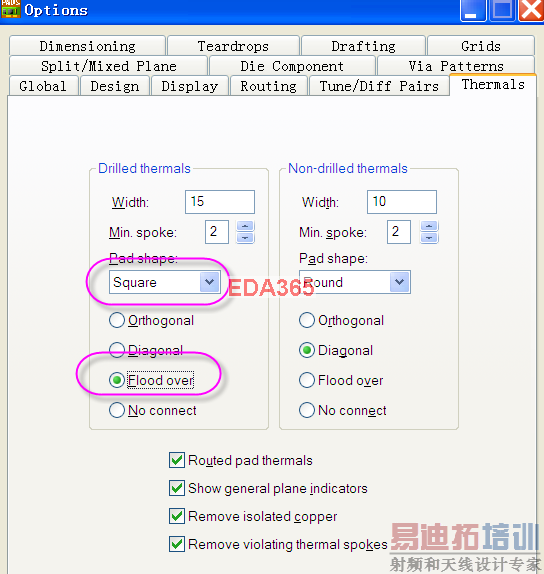

你是不是没有选择好焊盘的形状类型为正方型square进行铺铜？

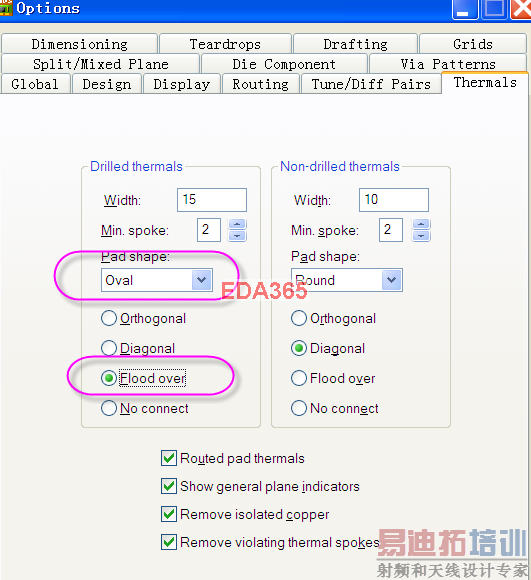

19881216 发表于 2011-4-28 14:56 版主真是好人！ 借用JIMMY的图片 你在修改覆铜规则后部分插件焊盘可以了，其他还是走线覆铜，是因为你选项的焊盘形状选择不合适....
