為什麼不能在 TOP layer 佈線?

录入:edatop.com    点击:
大家好!
不知為什麼不能在 TOP layer 走線,只可在 BOTTOM layer 走線!在 TOP layer 一選一個 pad 時, 那 pad 就消失了,BOTTOM layer 完全正常。煩死了!在 BOTTOM layer 一加 via 在同一 net 上的 pad 就失了!
請知道的高手指教!
謝謝

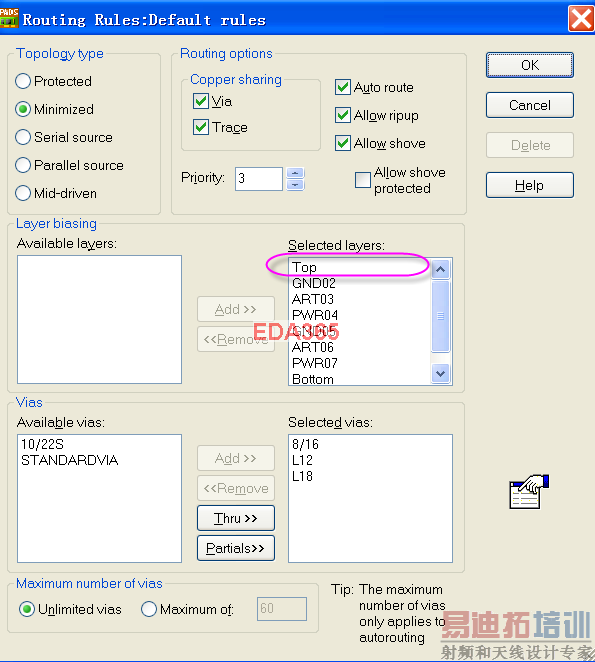

是不是top走線層關掉了?

奇怪了為什麼圖傳上去了看不到??


大家好!
謝謝各大大的回覆,不好意思由於出差今天才謝謝各位。
