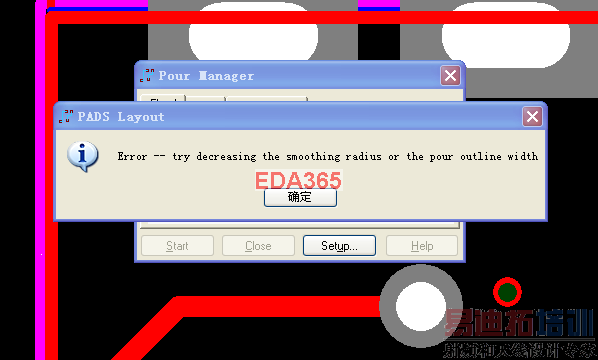

来看看在灌铜的时候出现这个警告提示

录入:edatop.com    点击:
谢谢

其中有一个文件要替换:MSNL.dll

不懂能不能详细说明?

这个问题我前短时间遇到过 但是忘了怎么改的了。
好像是改了规则 copper那栏都改成1520 或者是option里面的drafting和thermal选项,你试试改改,
具体忘了改哪个了 跟别人改成一样就行了不知道说了一堆能帮到你不

楼主最后是怎么解决的啊?

Width 改小

我经常遇到过,不知道你现在有没有彻底解决的方法了

这种错误,有很多原因,有的是PCB 板里有PADS 不能辨认的字体,一般都是从AUTOCAD 带过来
还有 就是板子用了 REUSE导致数据出错。(上次我的TOP 面的KEEPOUT 删了,就没有了)
有很多原因,
解决的办法,重新出ASC , 导出低版本一点的。 再层进PADS 时,会自动删除了那些非法东西。

板子里面画的copper宽度与铺铜的宽度不一致,将所有画的copper选中修改一致就OK了

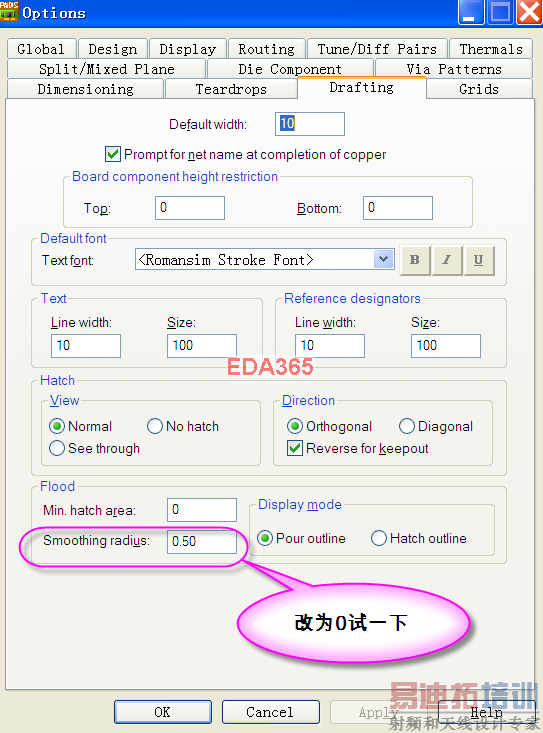

改为0试一下

mark,今天下午刚遇到这个问题,急死人了

mark,我也mark一下

修改普通线宽 和flood选项

我也经常遇到过,还有灌铜的时候有莫名奇妙有短路现象,自己只好手动KEEP OUT 来修改,以前在PADS2005 很少遇到,在PADS2007 以后经常出现了,只要是板子的外形复杂些,使用网格灌铜,就特别容易出现。搞的只好分开灌铜处理了。真的很郁闷。

没有遇到过
