BGA F484的1.0间距电容怎么放置，怎么叠层更合理？
录入：edatop.com 点击：
第一次用BGA封装！
准备用六层通孔板，叠层就是S1、G1、Ｓ2、Ｐ、Ｇ2、Ｓ3。
主要就是不知道电容怎么放置？

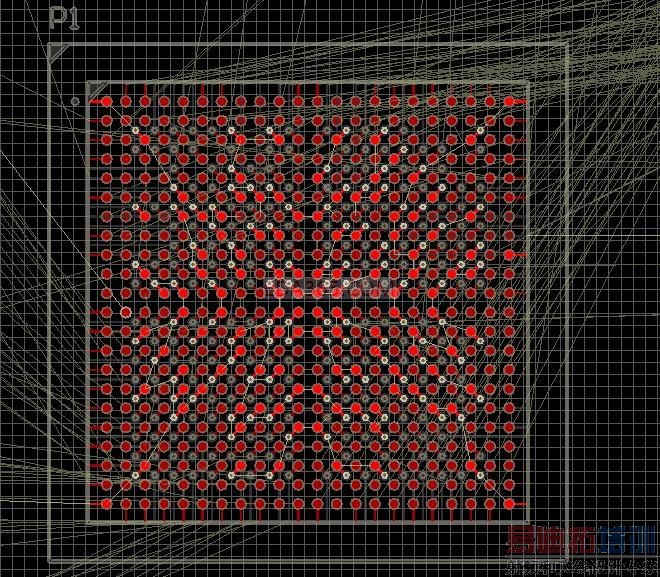

下图高亮的是地

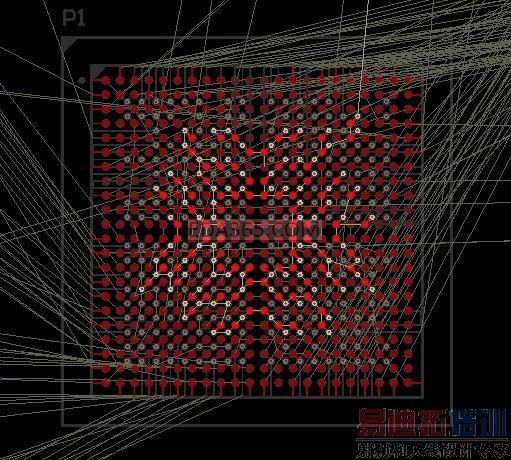

这个图是１.２Ｖ 内核，另外还有3.3V IO和PLL电源。
1、现在看中间可以放置十字交叉的两排0603电容。其它的电容怎么办？只能放在外围？
2、还有就是PLL电源的电容这样就离的比较远了怎么办？
3、如果使用忙埋孔电源去耦能够更好么？可是我看还是放不下0603的0402的还有希望。
4、电源层我如果挖出一块1.2内核对于信号回流应该没有影响吧？
5、我这样安排叠层有什么问题么？还有更还的方法么？
6、哪位大侠有类似的去耦电容布局图可以给我参考一下？
准备用六层通孔板，叠层就是S1、G1、Ｓ2、Ｐ、Ｇ2、Ｓ3。
主要就是不知道电容怎么放置？
下图高亮的是地
这个图是１.２Ｖ 内核，另外还有3.3V IO和PLL电源。
1、现在看中间可以放置十字交叉的两排0603电容。其它的电容怎么办？只能放在外围？
2、还有就是PLL电源的电容这样就离的比较远了怎么办？
3、如果使用忙埋孔电源去耦能够更好么？可是我看还是放不下0603的0402的还有希望。
4、电源层我如果挖出一块1.2内核对于信号回流应该没有影响吧？
5、我这样安排叠层有什么问题么？还有更还的方法么？
6、哪位大侠有类似的去耦电容布局图可以给我参考一下？
有做过类似的帮下忙吧
正遇到类似问题
学习学习呀，
