pads2005 layout的一个百思不得其解的问题

录入：edatop.com 点击：

别人问我一个关于pads2005的问题，我百思不得其解，特意请教一下坛子里的高手啊！

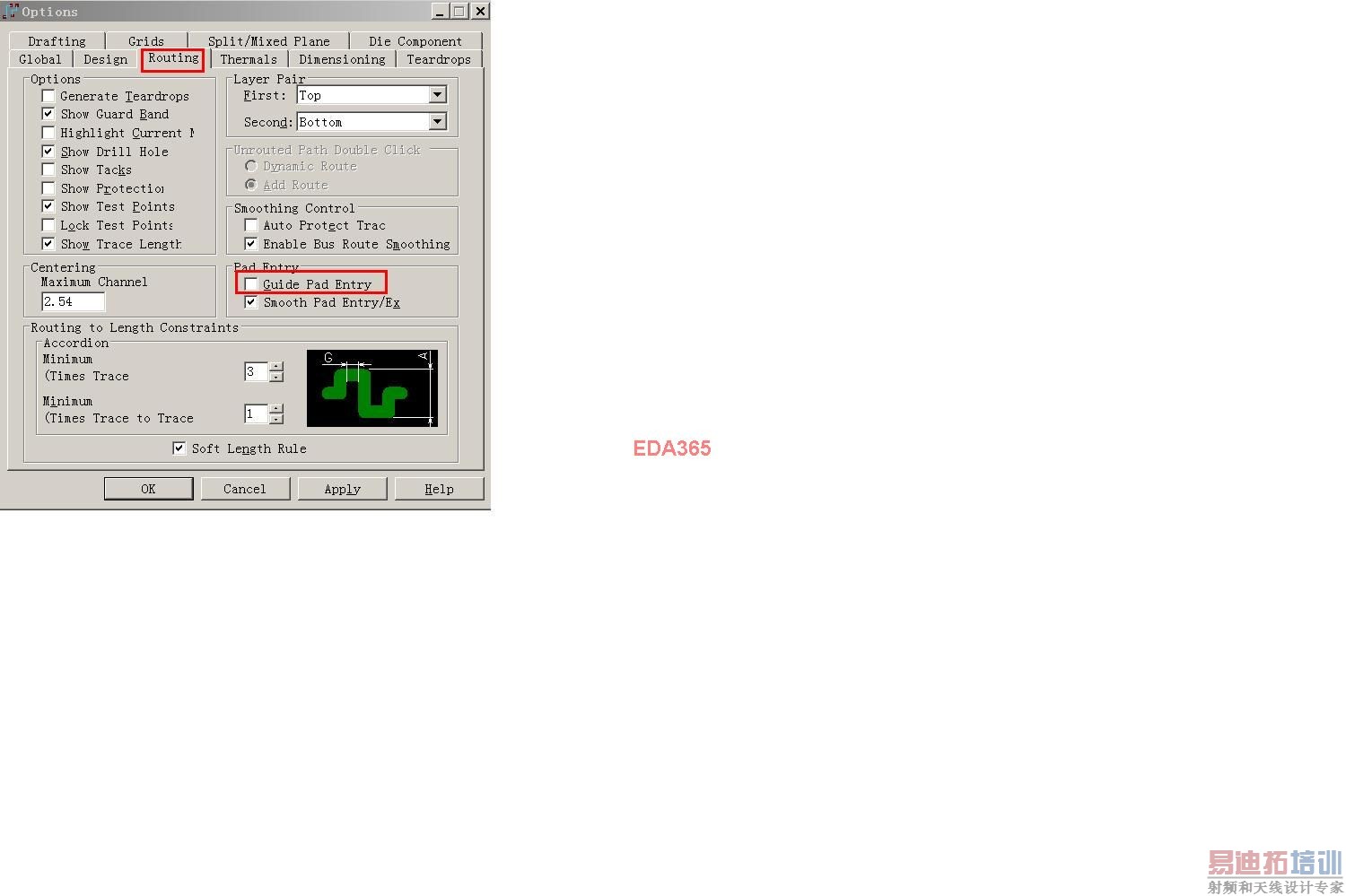

pads2005 layout中 从PAD出线时线是 任意角度，可是design rule下的 pad entry取消了 any angle exit 啊；而且在 layer definition下也是设置的 45度走线方式啊。出了pad,第一个拐弯之后就又可以45度走线了。
但是在 router中就可以45度出线。
导出asc文件修复也不行。
如何让pads layout中从pad出线恢复45度啊？
不知道这是不是软件的bug,还是软件本身不稳定啊。早听说pads的bug很多的。
请问大虾有啥方法解决这个小但很烦人的问题。
谢谢啊

出了pad,第一个拐弯之后就又可以45度走线了。
但是在 router中就可以45度出线。
没看懂啊

不明白你的意思，说清楚点嘛！
在PADS中：
AA为任意走线；
AD为45度走线；
AO为直角走线。

我的意思是：同一个文件，在pads layout中从 pad 出线的时候可以任意角度出线，出来之后又正常了，又可以45度了。
在pads router中从pad 出线就一直是45度。
正常的应该是从pad出线开始就是45度啊，因为我的pad entry 以及布线方向都设置的是45度。

那个没必要想那多的，一般，走线不会在layout里，没有保护容易出错，在router里AD ,AA ,AO 变换用就可以啊。
