这种板子是怎么布的？
录入：edatop.com 点击：

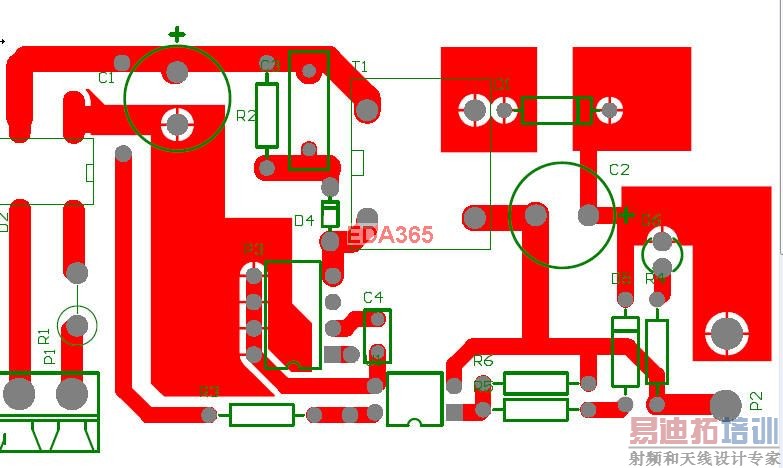

如图中，那种大片的红色区是怎么布的线，是设置线宽，还是其他，请详解
画铜皮就可以了
能详细点吗
你在画图快捷键里找COPPER
下面网站上有。
http://www.kgs.com.hk/padspro1.a ... _name=PADS%20Layout
使用如图所示的画铜命令
，在选项对话框中设置铜和焊盘的连接方式，如图所示：
是画COPPER
大哥，那是画的铜皮
画铜皮是选对应网络
