POWER PCB中布线的拐角处有红色框？
录入：edatop.com 点击：

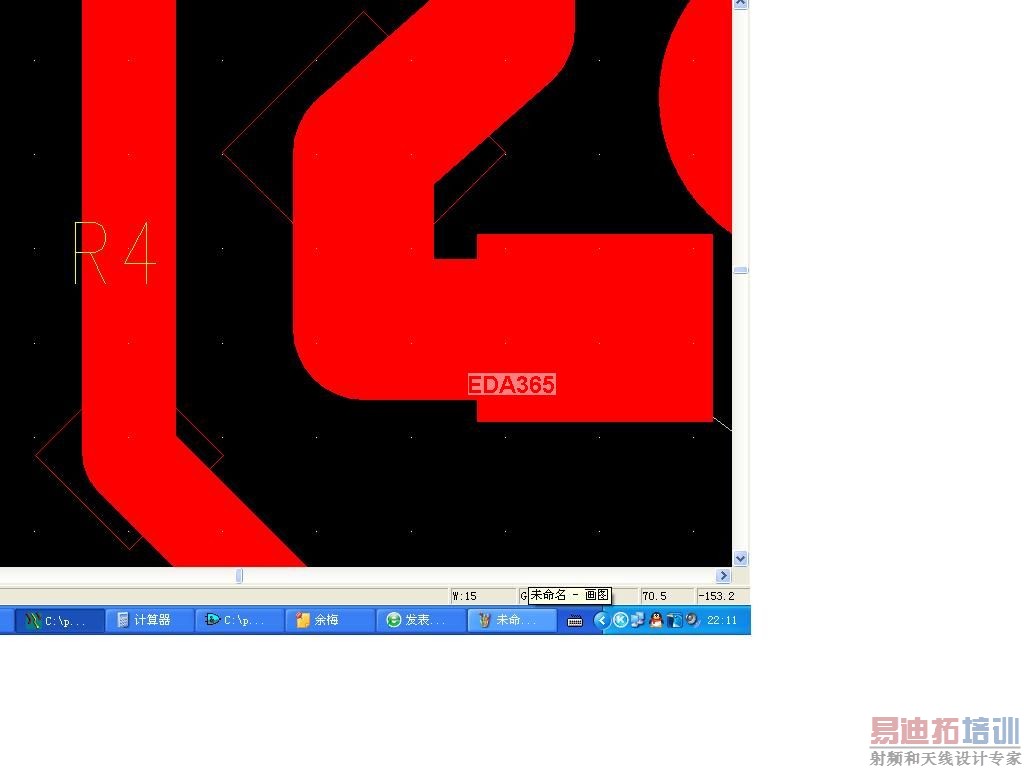

POWER pcb中布线的拐角处有红色框？怎样去掉?thanks a lot
以前论坛上就有类似的问题，你可以找找看好像是这样的：

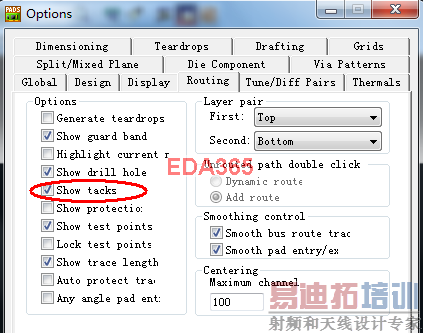

将这个选项去掉就行了！
可以了，谢谢！
学习了
学习了
