PADS中规则的大问题
录入:edatop.com 点击:
在pads中 有全局规则设置,还可以对个别网络、器件等做设置,在这里,全局网络规则比其他任何单个的规则优先级小,问题出来了,在设计好单个网络的规则后,如线宽是12MIL ,怎么让它回到全局规则中10MIL 。简单的回答可能会说直接把单个网络的规则修改到10MIl就可以了,但是,我这里是希望,服从全局规则。在手工就该全局规则后,如把单个网络线宽改回到10MIL ,继续修改全局规则,如把全局线宽修改到8MIL,此时刚才修改的网络线宽还是保持10MIL 并不会随着全局改变。所以,我想问的问题就是,如何让单个网络在继续服从全局网络的设置。
设好规则后再进行布线,就会服从。
你布完线,再改规则,线宽是不会变的。
就像我们先炒菜,再吃菜是同样的道理。
不是规则有大问题,是你的流程有问题。
怎么在打广告哦
厉害版主
这有个优先级的问题啊!有类规则,NET规则,GROUP规则。
如果单个网络要服从全局规则, 那你设置单个网络的规则有何意义???

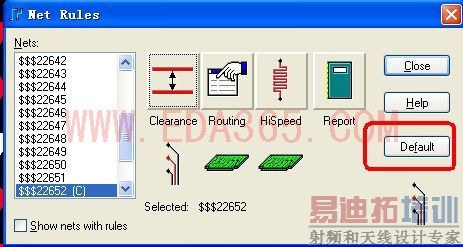

如果已经设置了单个网络的规则,最后想用全局的规则,那么选中该网络的规则,将它default.它就参照全局的规则.
有优先级的阿
风风点点
我用起来也觉得不是很好。
JIMMY说得很对,支持
good
学习!
学习!谢谢
