为什么打印出来的元件没有边框

录入：edatop.com 点击：

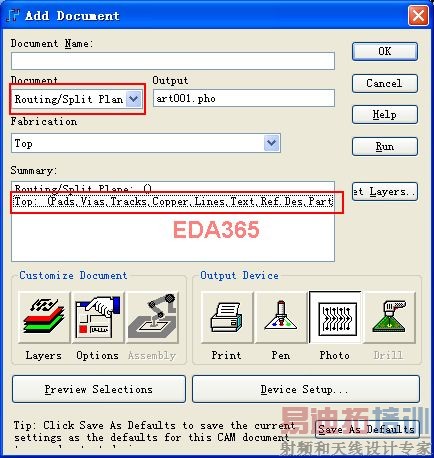

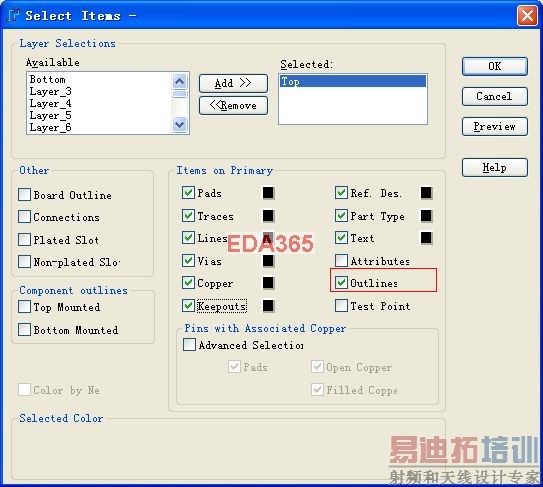

如下设置

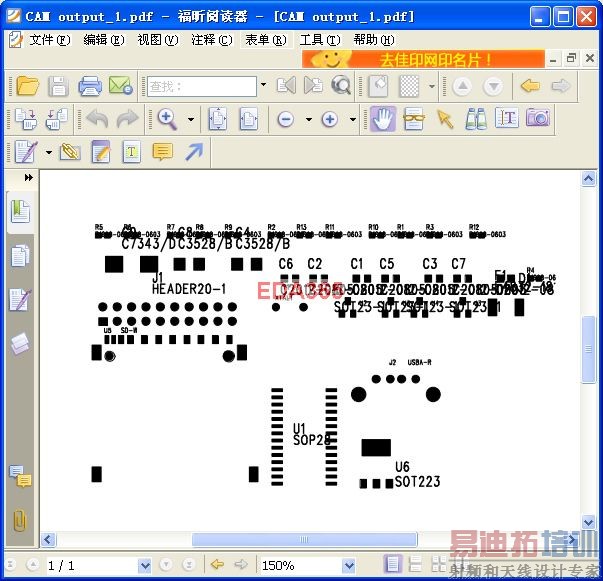

打印出来

你的器件丝印不在TOP层吧

在all layer层，那我应该怎么设置，把期间的边框都设在top层吗？

Document选择的不是丝印层打不出来丝印的吧。你要是想要焊盘丝印都能打印出来的话可以用Assembly。

哦，我试试，小弟初学，不好意思

我发现选择silkscreen 也可以把丝印焊盘都打出来，不知道这个软件为什么这样设计，有什么意义

都需要选才有啦
