PADS 怎么添加机械孔

继续用board cut out

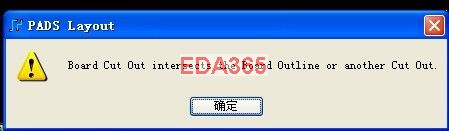

用不了啊，出现提示，点确定，然后什么都没有，board cut out 怎么用？

不行就在Drill drawing层添加;

还是不行，不知道大家都是这么做通孔的，难道只能做成元件了？

2楼是最方便的正确方法！
连续添加Board Cut Out
你出现的那个提示错误，可能是因为多个Cut Out框有重叠！

3种方法：
1、board outline；
2、drill drawing;
3、器件；
你看着任选一个，符合你的目标就OK啦！

非也非也
最容易实现目标的办法才是最好的方法。ls的貌似有点麻烦了。

6楼说的对，PADS的board out line和board cut out 它们不能出现同心；交叉；重叠等情况。

呵呵，同意二楼用board cut out ，我也是这么干的

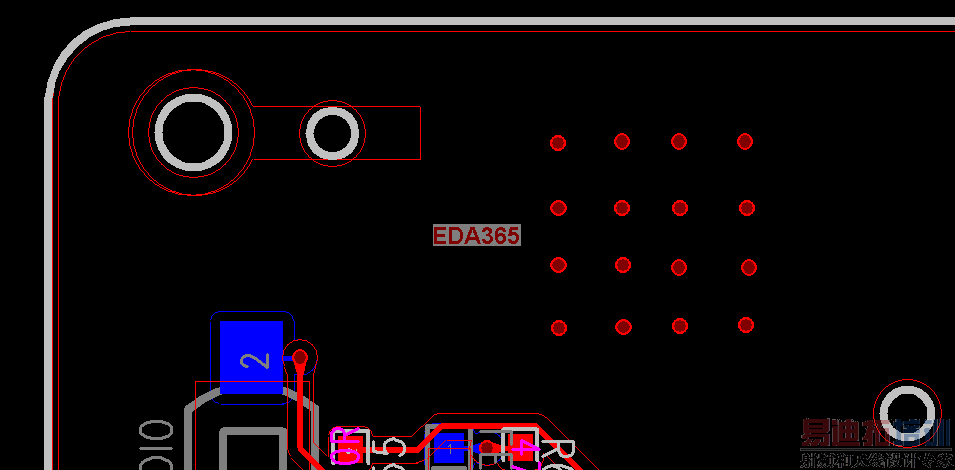

board out line 里面有board cut out 是不是重叠了？像图中的几个孔是怎么设置的？麻烦告知一下，谢谢啦！

里边的只有灰色的是board cut out ，红圈是其它层。

就是board cut out做不来

画不出来？
